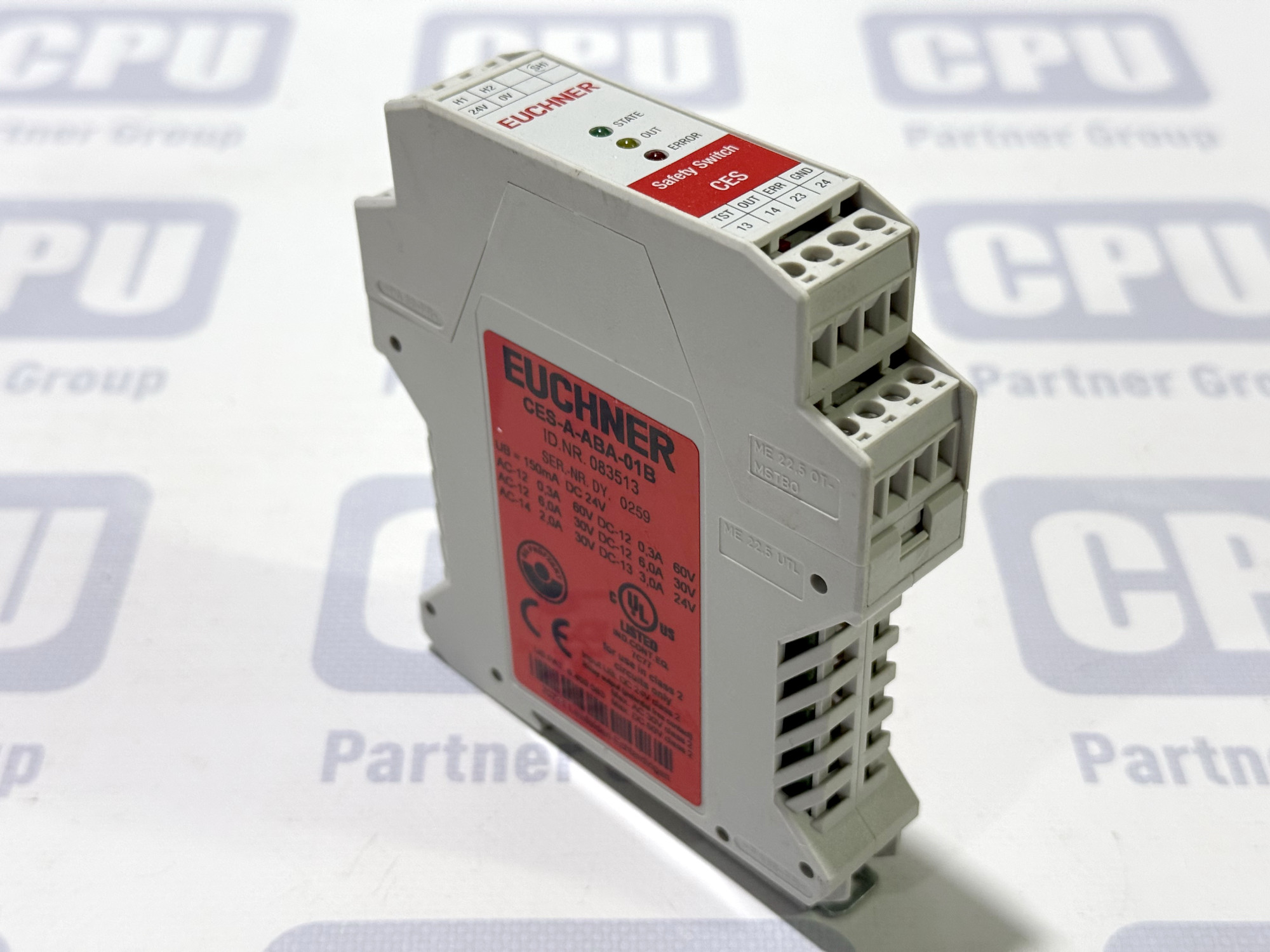

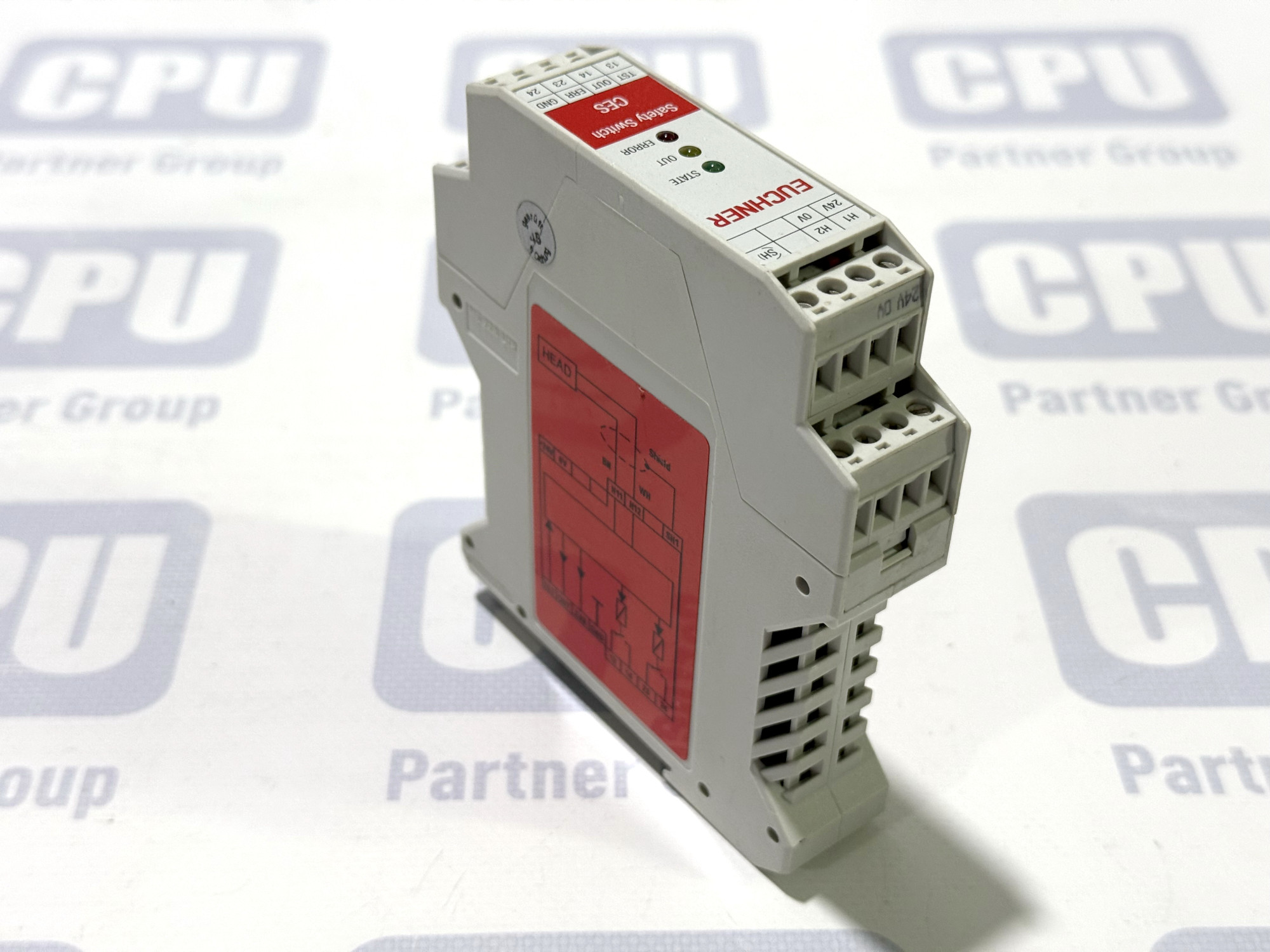

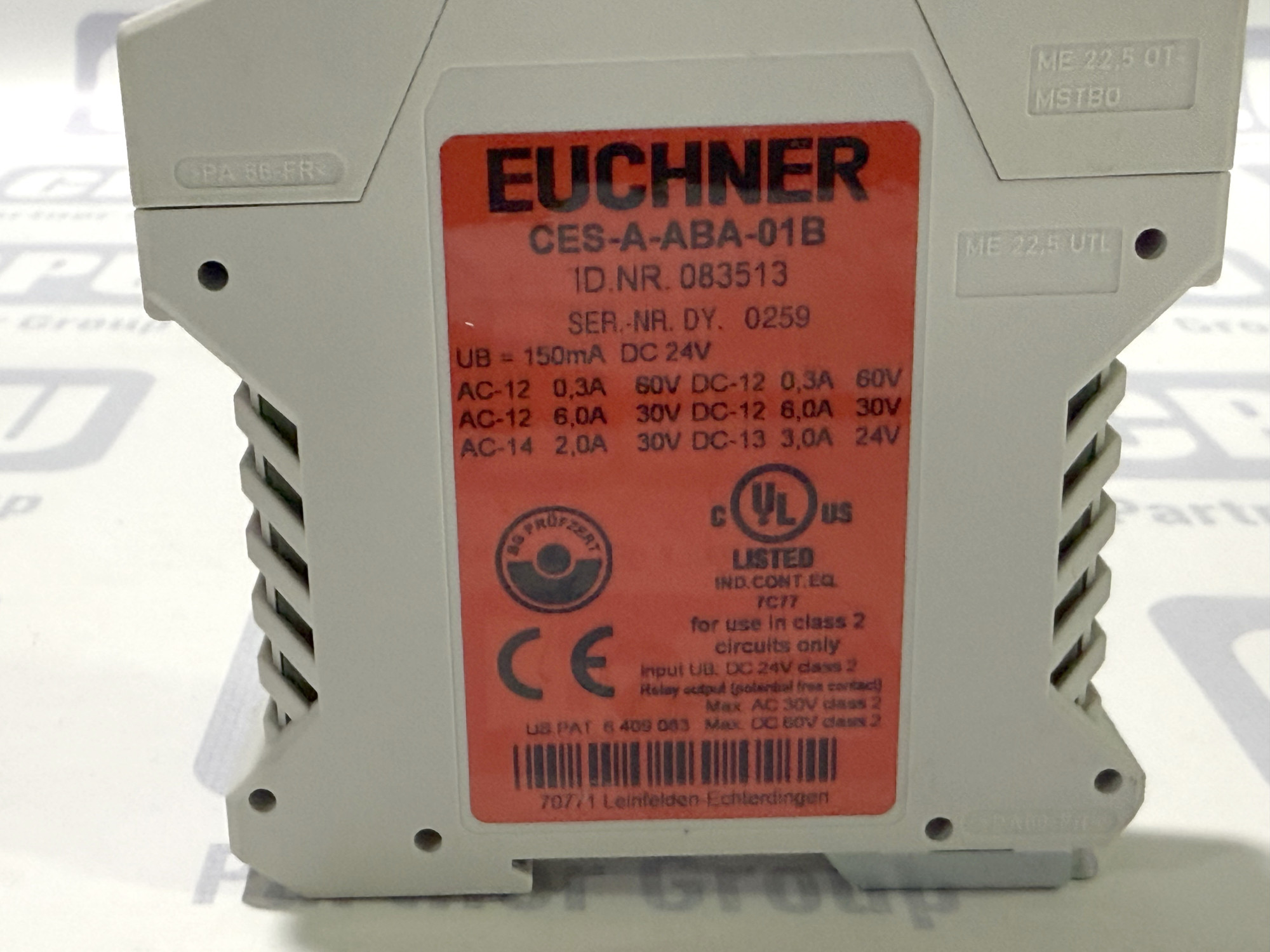

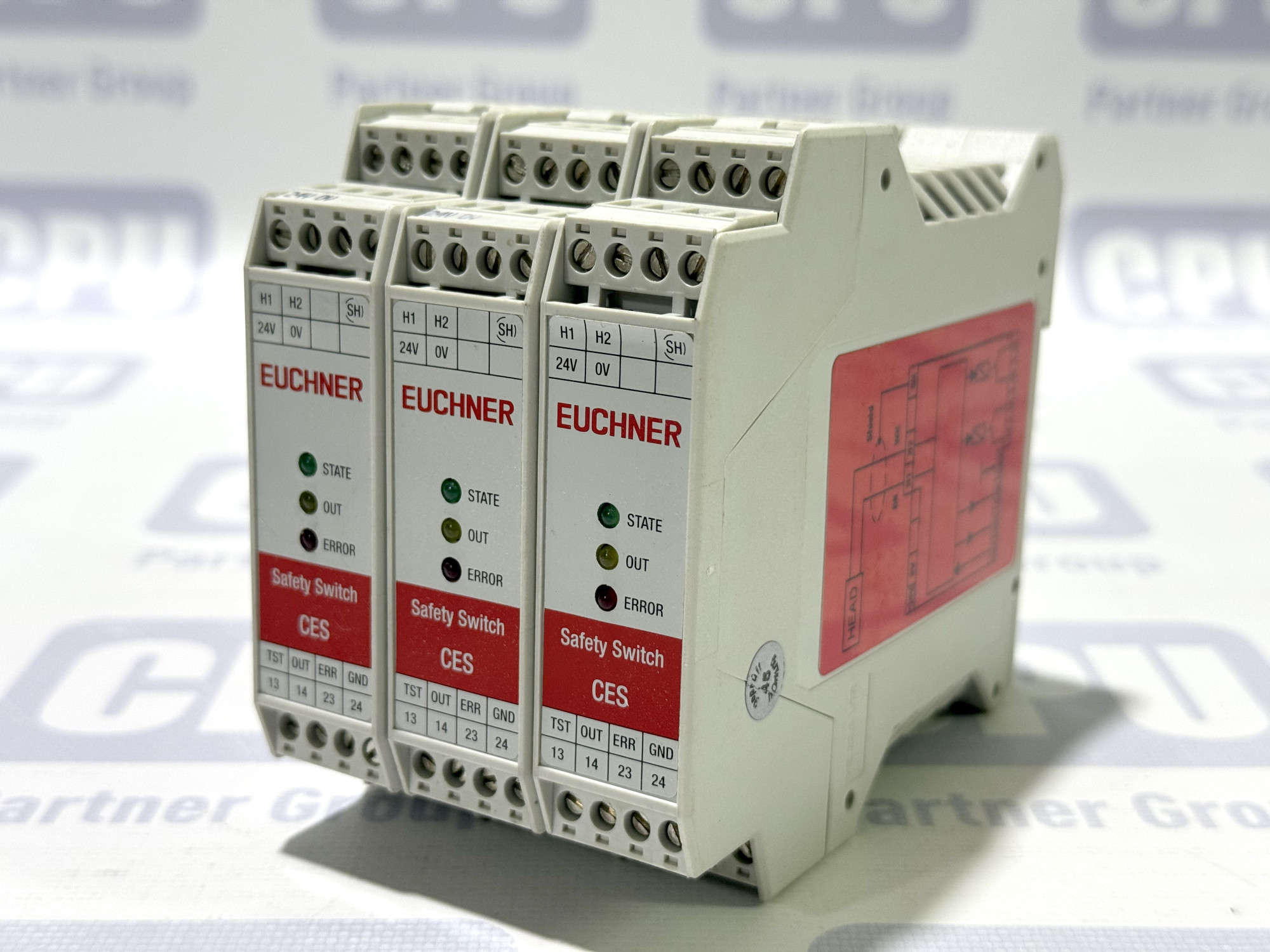

CES-A-ABA-01B (Номер 083513)

Блок оцінювання CES-A-ABA-01 / CES-A-ABA-01B (для 1 зчитувальної головки)

• Можливе підключення 1 зчитувальної головки

• 2 захисні контакти (релейні контакти)

• 1 внутрішній нормально відкритий контакт на кожен захисний контакт

• Блок оцінювання з унікальним кодуванням (Unicode)

• Категорія 3 / PL e згідно з EN ISO 13849-1

Блок оцінювання з унікальним кодуванням (Unicode)

Кожен виконавчий елемент має унікальне кодування (unicode). Блок оцінювання розпізнає тільки ті виконавчі елементи, які були попередньо «навчені». Можна «навчити» максимум 8 виконавчих елементів.

Розпізнається лише останній «навчений» виконавчий елемент.

Категорія згідно з EN ISO 13849-1

Завдяки двом резервованим релейним виходам (захисні виходи) з внутрішнім контролем контактів, підходить для:

• Категорія 3 / PL e згідно з EN ISO 13849-1
  Для досягнення вказаної категорії необхідно завжди оцінювати обидва захисні контакти.

Діапазон спрацьовування

Стандартна версія блоку оцінювання (CES-A-…-01B) має великий діапазон спрацьовування, що, наприклад, дозволяє більші допуски при вирівнюванні зчитувальної головки та виконавчого елемента. У випадках, коли потрібен менший діапазон спрацьовування, можна використовувати версію зі зменшеним діапазоном (CES-A-…-01).

Позначення виходів

• TST – Вхід для самотестування

• OUT – Вихід моніторингу (напівпровідниковий)

• ERR – Діагностичний вихід

• GND – З'єднаний внутрішньо з 0V (не для високих струмів)

На цій сторінці ви знайдете інструкцію користувача до Euchner CES-A-ABA-01B. Отримайте детальні технічні характеристики, інструкції з монтажу та експлуатації для забезпечення оптимальної продуктивності та надійності.

Manual for Euchner CES-A-ABA-01B
