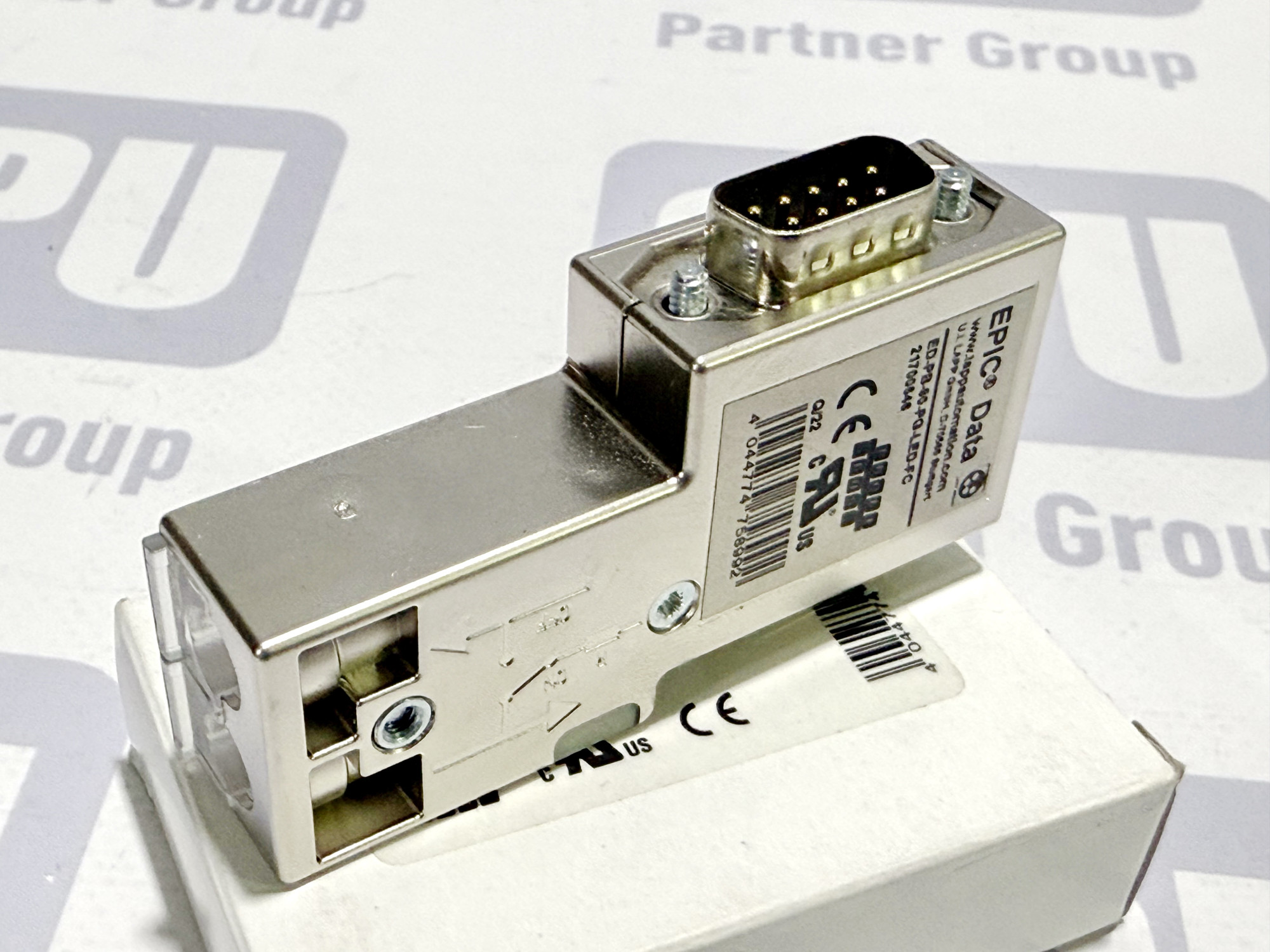

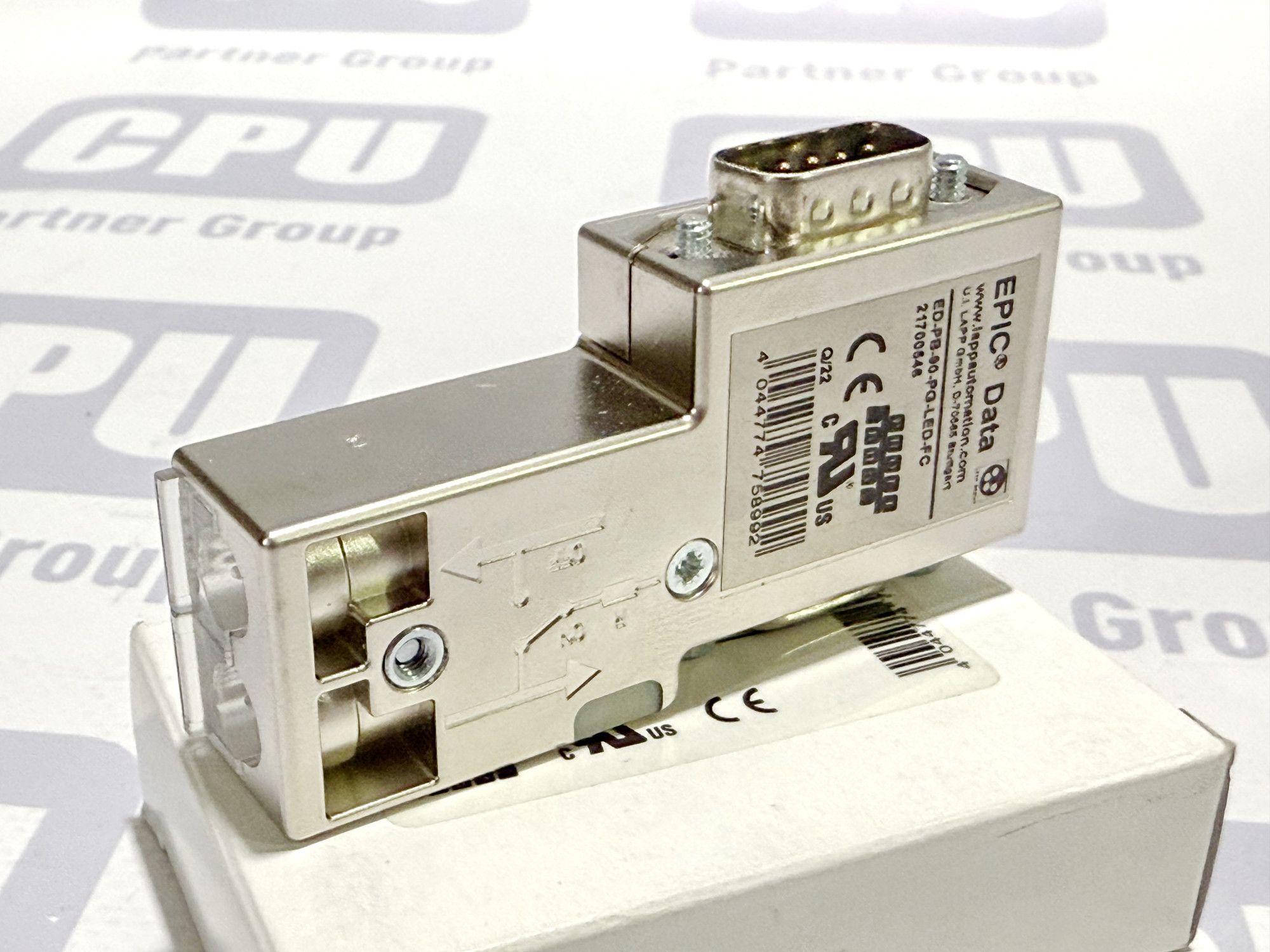

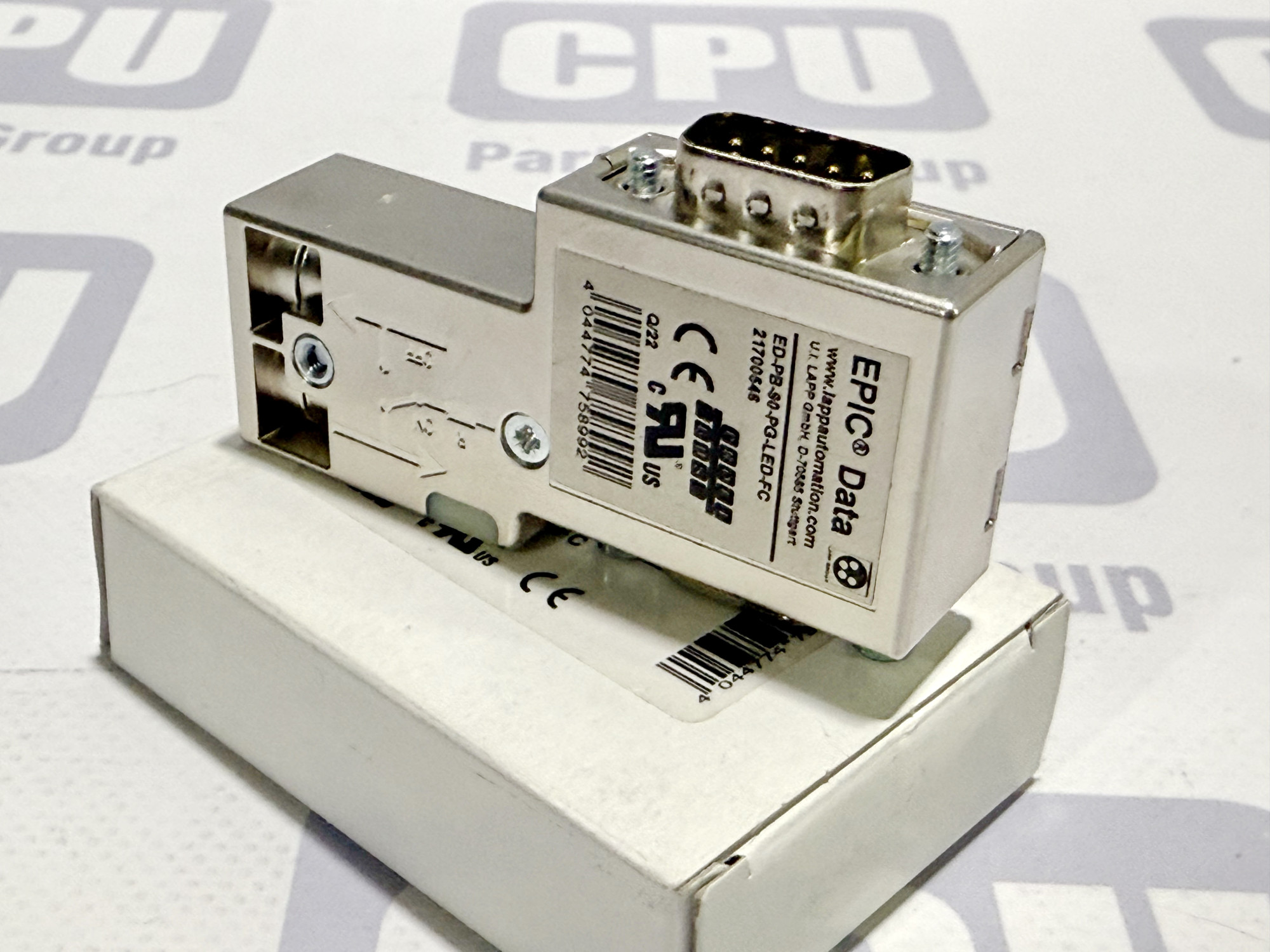

Конектор Profibus LAPP EPIC Data ED-PB-90-PG-LED-FC (21700546) штекерний роз'єм з індикацією

Конектор Profibus LAPP EPIC Data ED-PB-90-PG-LED-FC (21700546) штекерний роз'єм з індикацією

Опис товару (SEO-блок) Професійний штекерний конектор для шини Profibus LAPP EPIC Data ED-PB-90-PG-LED-FC (артикул 21700546) розроблений для швидкого, надійного та безпомилкового монтажу промислових мереж автоматизації. Завдяки технології швидкого підключення Fast Connect (FC), зачистка жил кабелю не потрібна, що значно скорочує час встановлення та зводить до мінімуму ризик монтажних помилок. Даний конектор має кут відведення кабелю 90 градусів, що дозволяє раціонально використовувати простір усередині шаф управління та низькопрофільних корпусів. Унікальною перевагою моделі є інтегрована світлодіодна індикація (LED), яка в режимі реального часу відображає статус передачі даних та роботу кінцевого опору, спрощуючи діагностику мережі без використання додаткового обладнання. Металізований міцний корпус забезпечує чудовий рівень електромагнітної сумісності (ЕМС) та захист від зовнішніх перешкод. Наявність додаткового інтерфейсу PG (додаткове гніздо Sub-D) дозволяє підключати діагностичні пристрої або програматори без розриву існуючої лінії. Вбудований термінуючий резистор (кінцевий опір) легко активується за допомогою повзункового перемикача на корпусі, що відключає частину мережі, яка йде далі, спрощуючи локалізацію несправностей. Купуючи оригінальний конектор LAPP, ви забезпечуєте максимальну стабільність роботи промислового обладнання та мінімізуєте ризики простою виробничих ліній.

Характеристики

• Виробник: U.I. LAPP GmbH (Німеччина)

• Серія: EPIC Data Profibus Connector

• Модель / Маркування: ED-PB-90-PG-LED-FC

• Артикул: 21700546

• Інтерфейс підключення: Sub-D, 9-контактний (штекер + додаткове гніздо PG для діагностики)

• Кут виходу кабелю: 90 градусів

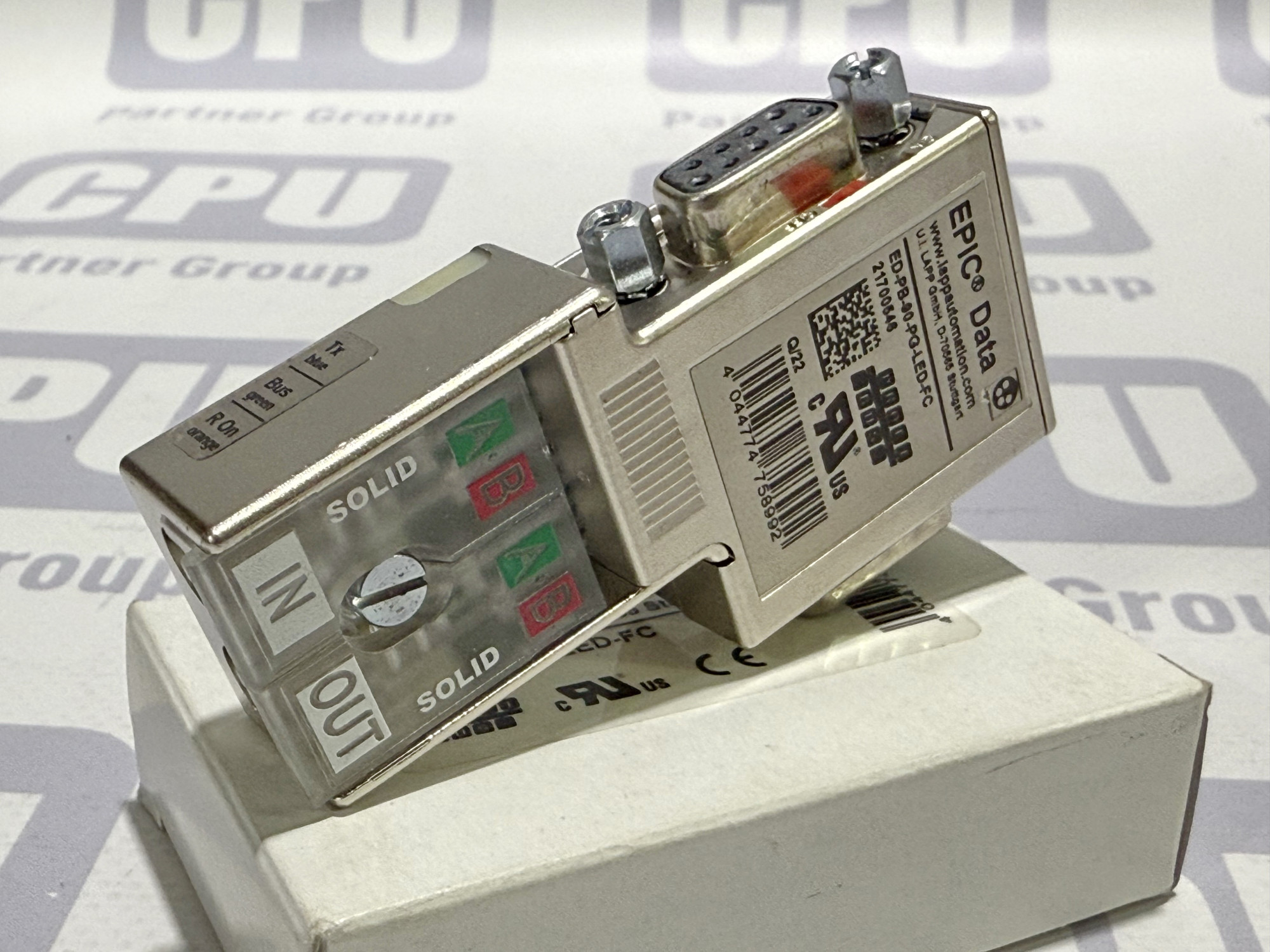

• Технологія підключення кабелю: Fast Connect (FC) / Ножові контакти IDC (без зачистки ізоляції)

• Швидкість передачі даних: до 12 Мбіт/с

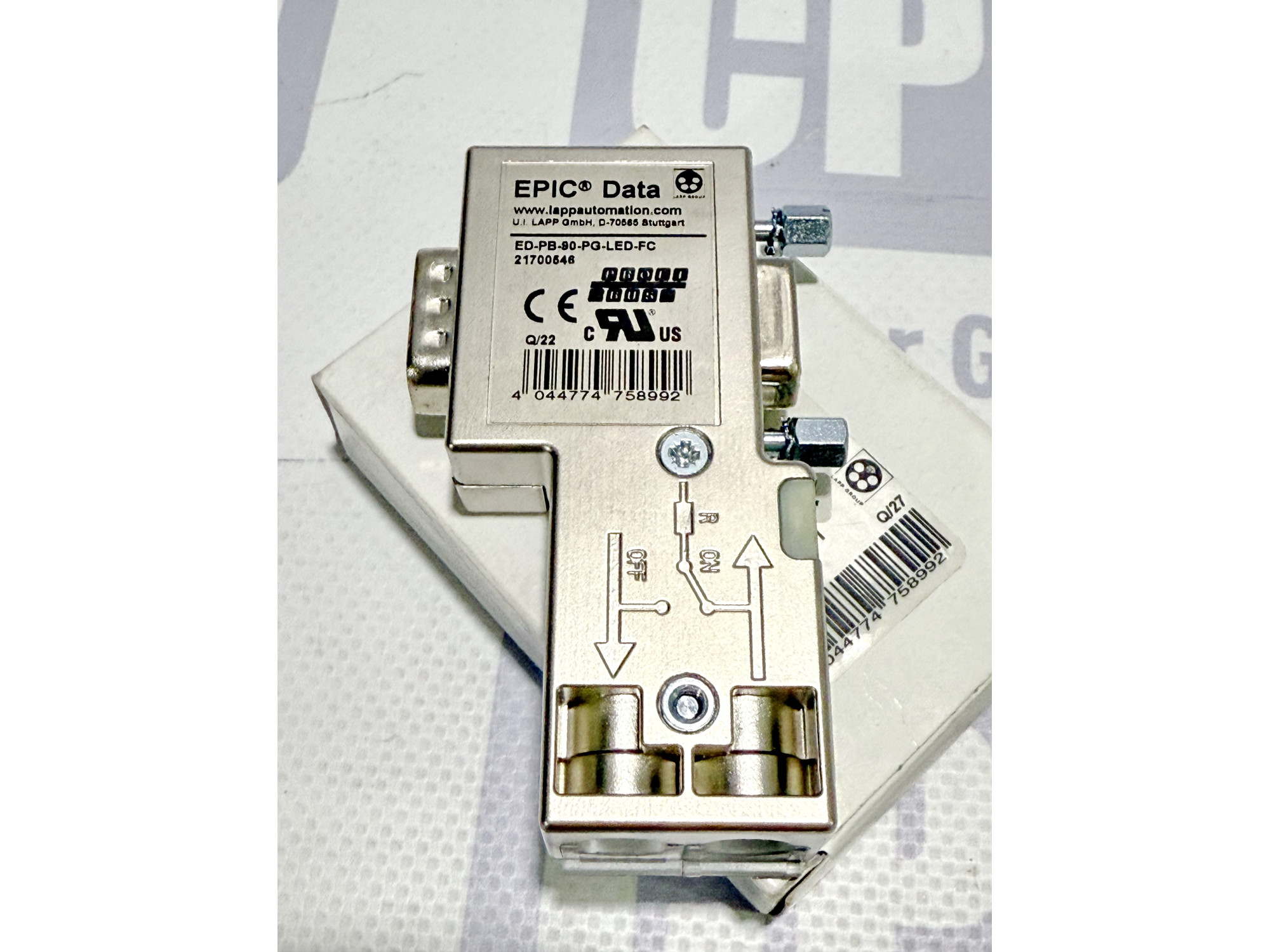

• Термінуючий резистор: інтегрований, перемикається вручну (ON/OFF)

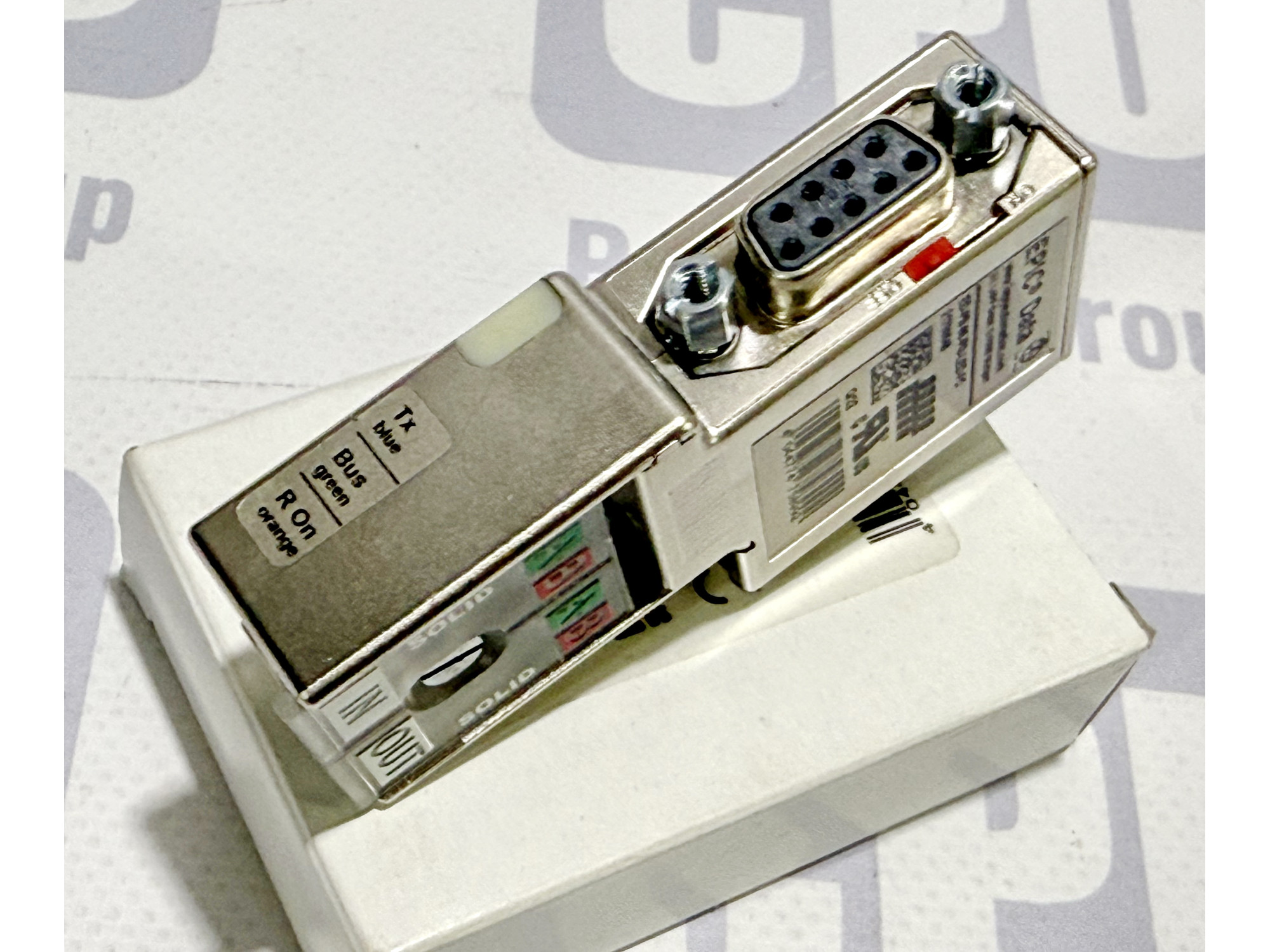

• Діагностична індикація: 3 світлодіоди (LED) для відображення статусу шини (Tx, Bus, R On)

• Матеріал корпусу: металізований пластик / цинкове лиття для ЕМС захисту

• Ступінь захисту: IP20

• Робоча температура: від -20°C до +75°C

• Сертифікація: CE, cURus, Profibus Org.

Застосування Цей конектор застосовується для підключення периферійних пристроїв, контролерів (ПЛК), датчиків, приводів та операторських панелей до промислової мережі Profibus DP. Його використовують у системах заводської автоматизації, машинобудуванні, конвеєрних лініях, деревообробній, пакувальній та харчовій промисловості. Кутова конструкція 90° є незамінною для монтажу в обмеженому просторі шаф автоматики, де пряме підключення кабелю неможливе через радіус вигину. Додаткове PG-гніздо дозволяє сервісним інженерам підключати аналізатори мережі та сервісні ноутбуки для проведення діагностики під час роботи системи.
