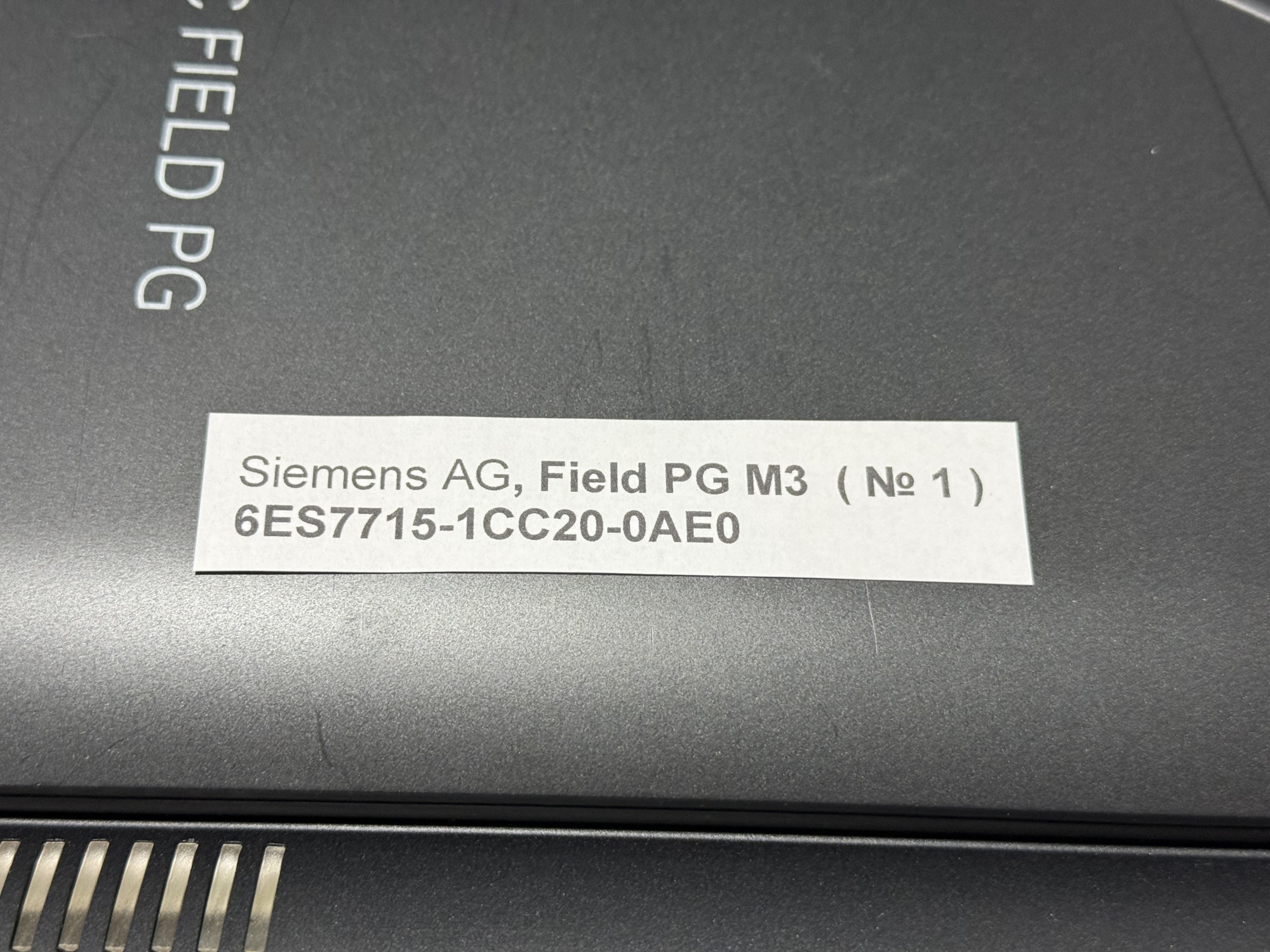

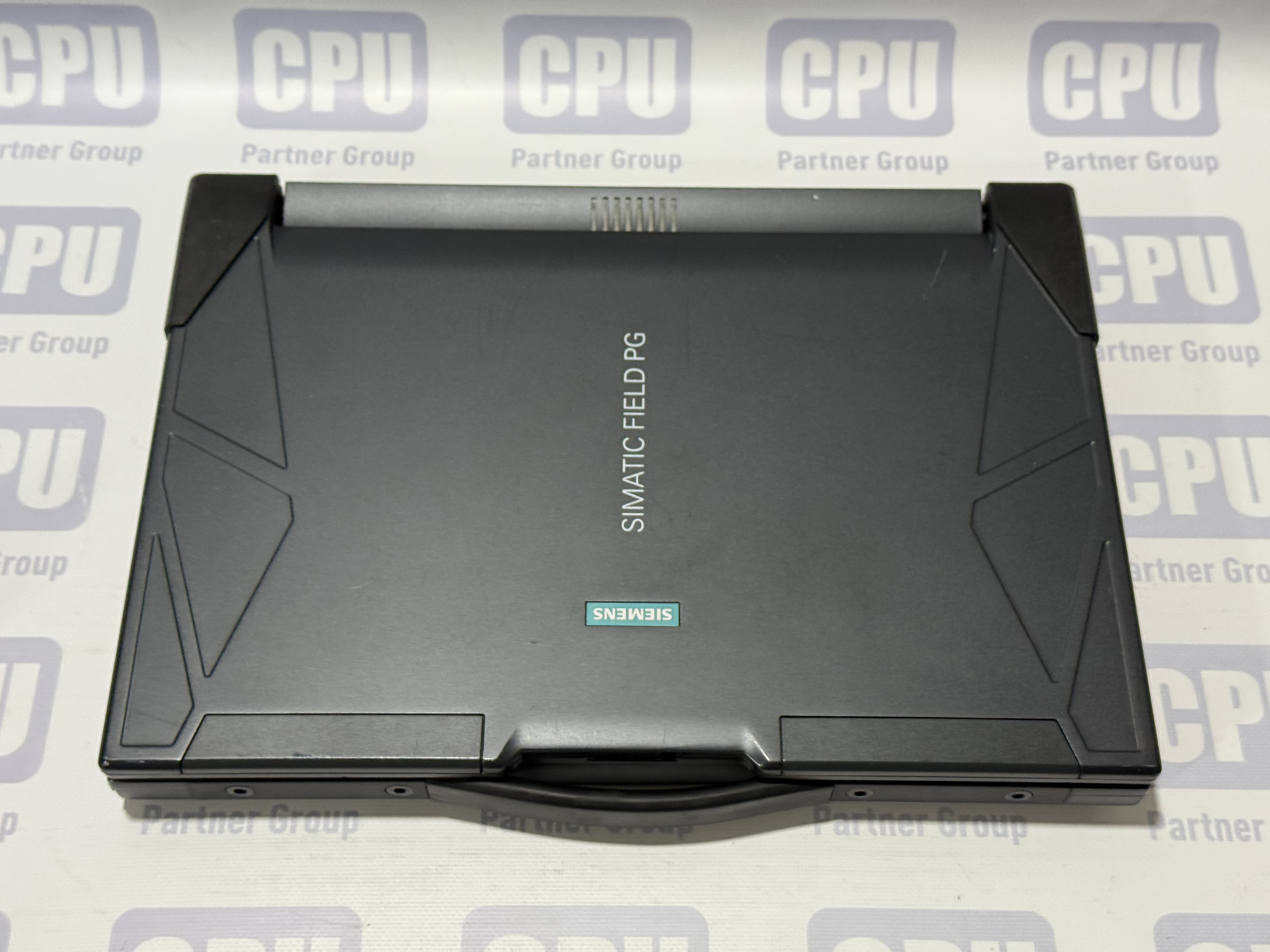

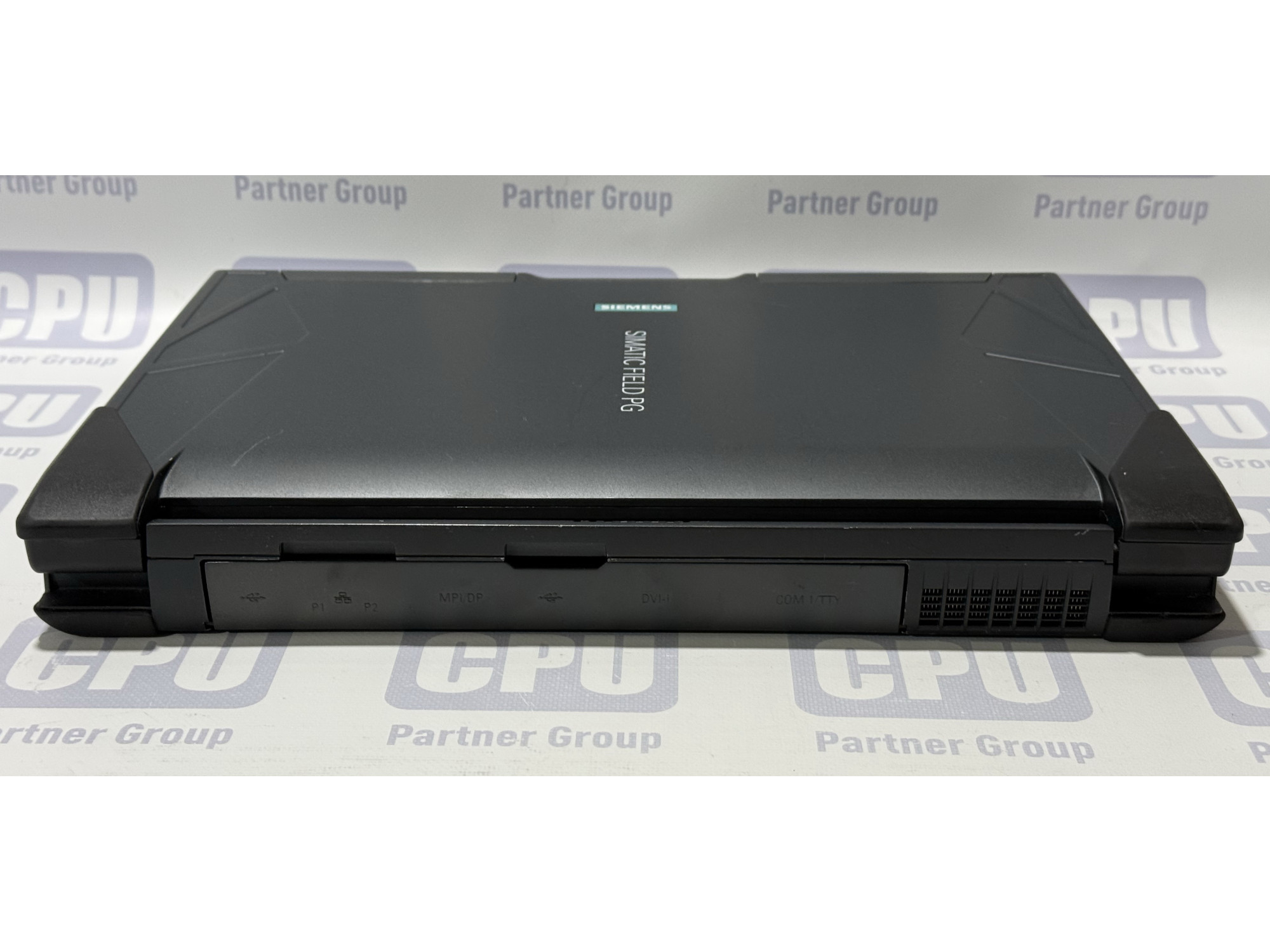

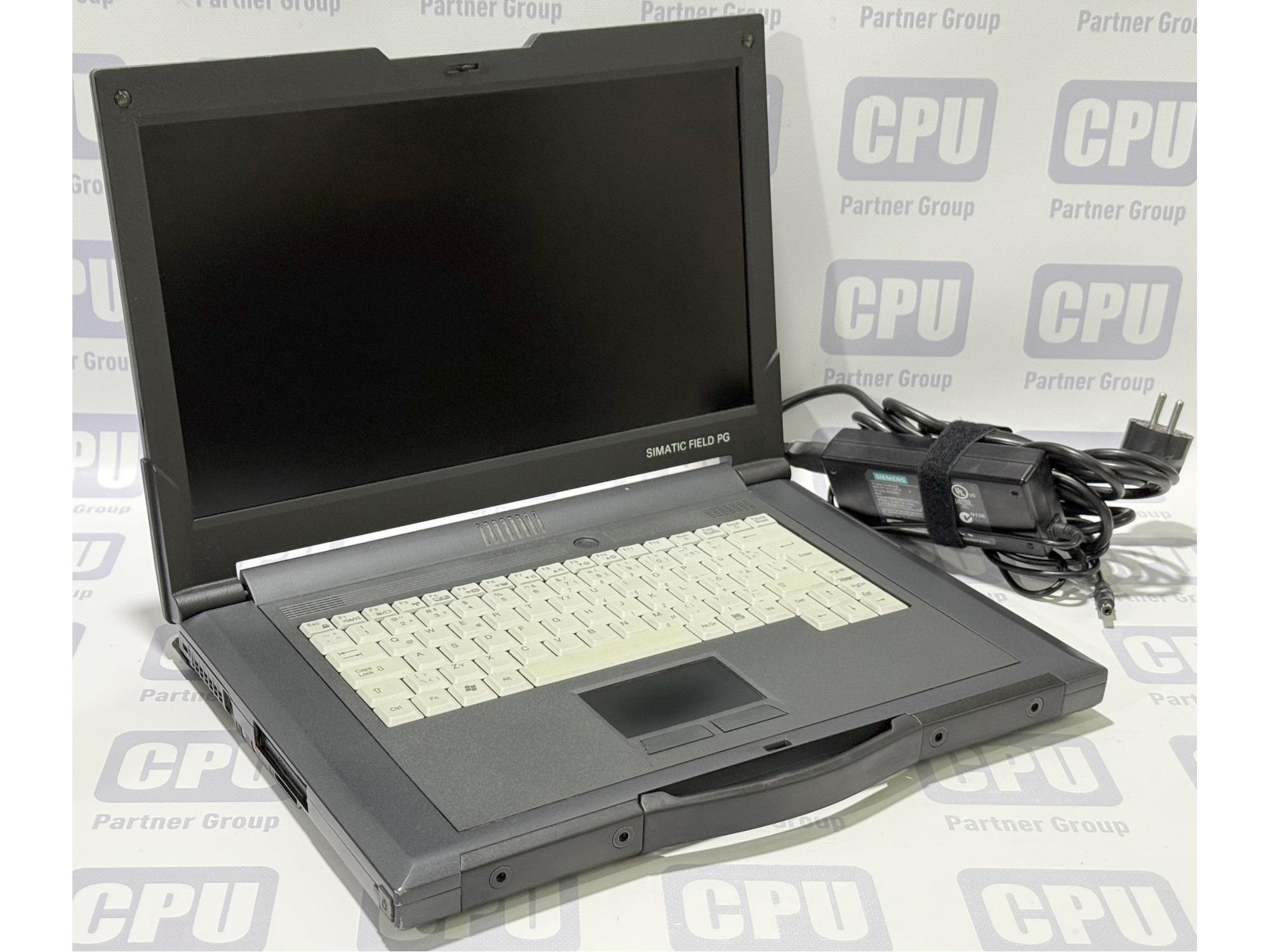

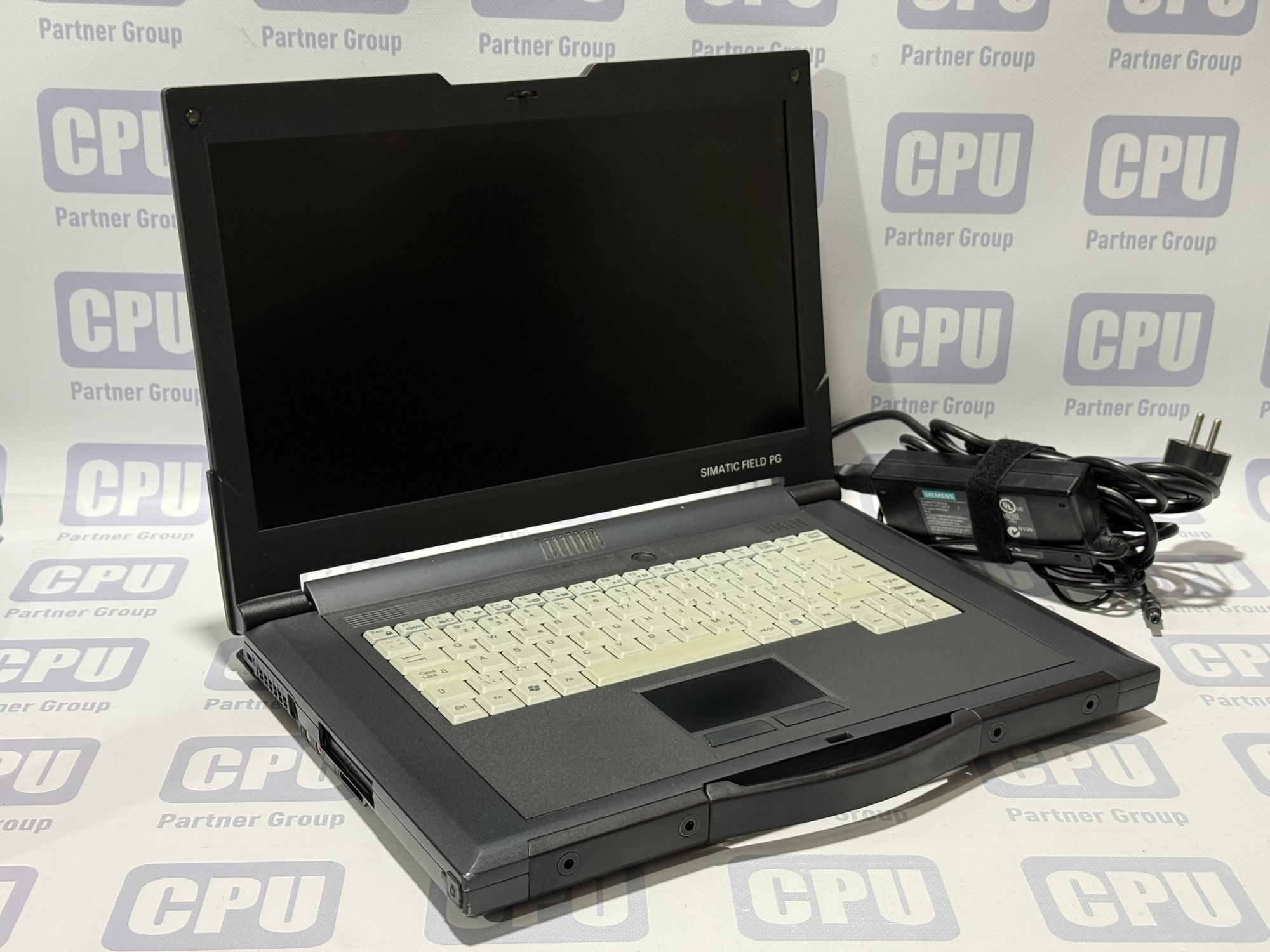

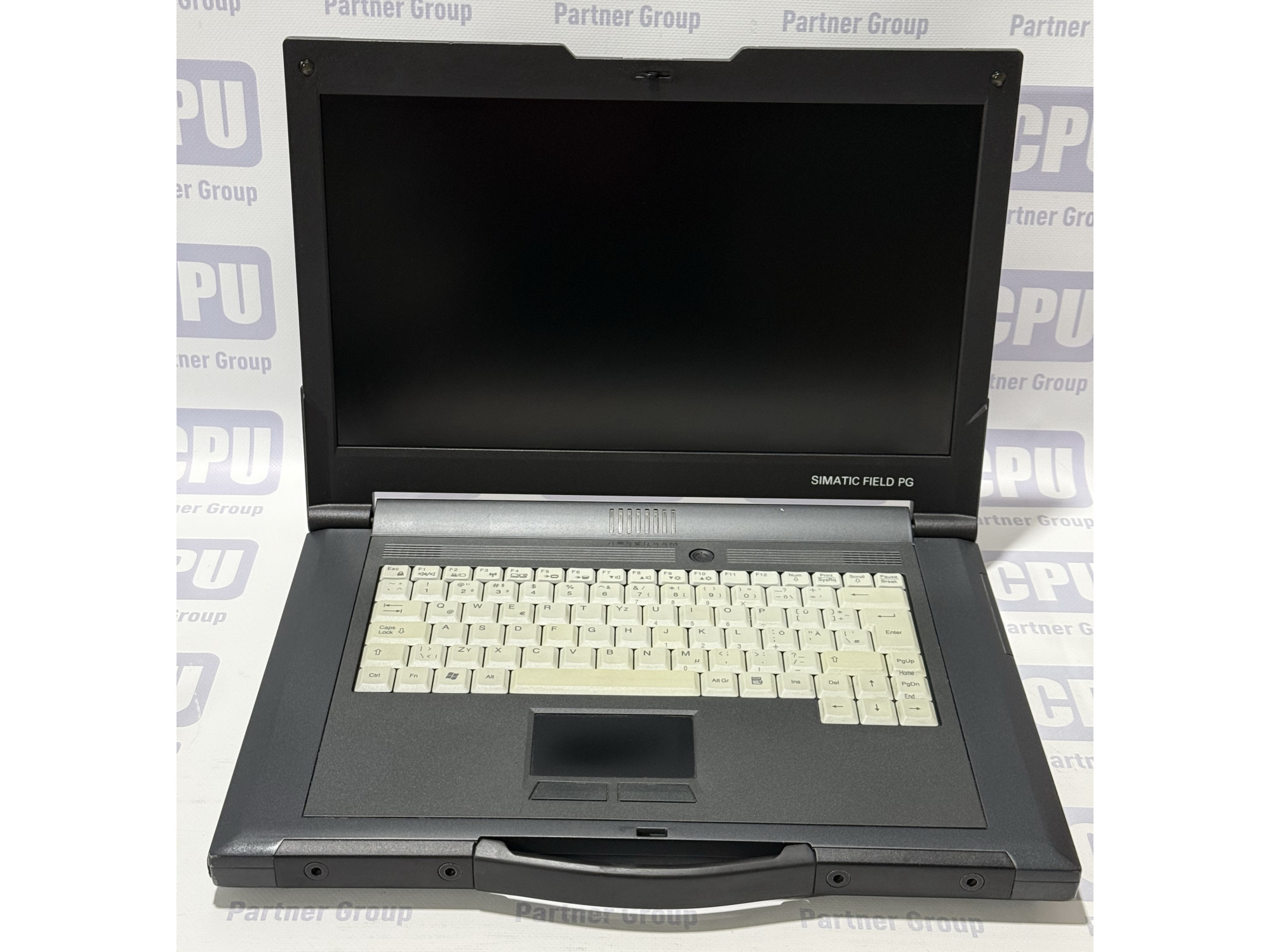

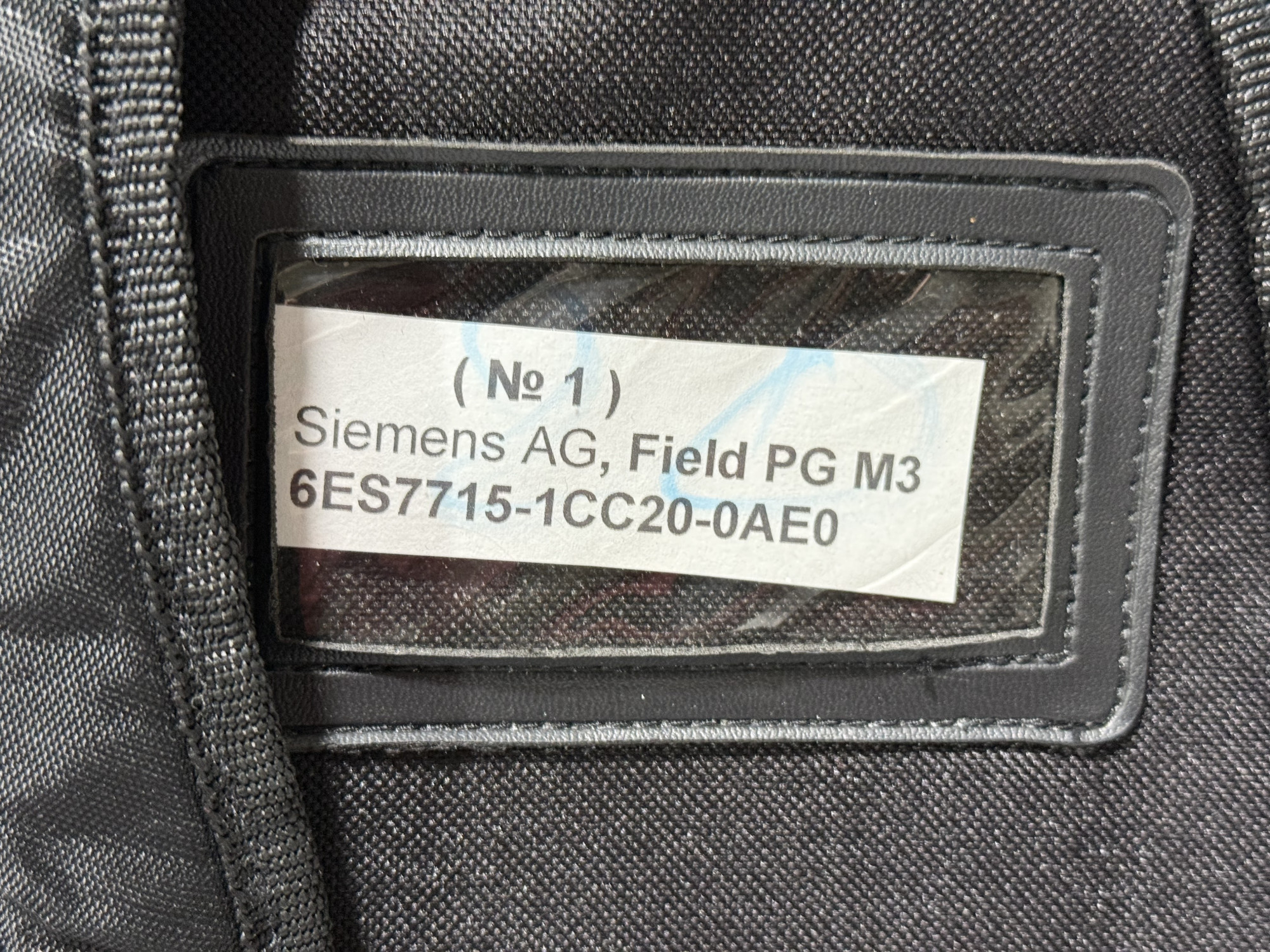

Siemens AG Fiegld PG M3 6ES7715-1CC20-0AE0 промышленный ноутбук, №1

Общее описание Siemens SIMATIC Field PG M3:

Siemens SIMATIC Field PG M3 - это защищенный (ruggedized) мобильный программный комплекс (промышленный ноутбук), разработанный специально для работы с системами автоматизации Siemens SIMATIC, такими как ПЛК SIMATIC S7 и человеко-машинные интерфейсы (HMI) WinCC flexible. Он предназначен для инженеров и техников, которым необходимо выполнять программирование, диагностику, ввод в эксплуатацию и обслуживание оборудования Siemens непосредственно на производстве или в полевых условиях.

Ключевые особенности (вероятно, применимые к 6ES7715-1CC20-0AE0):

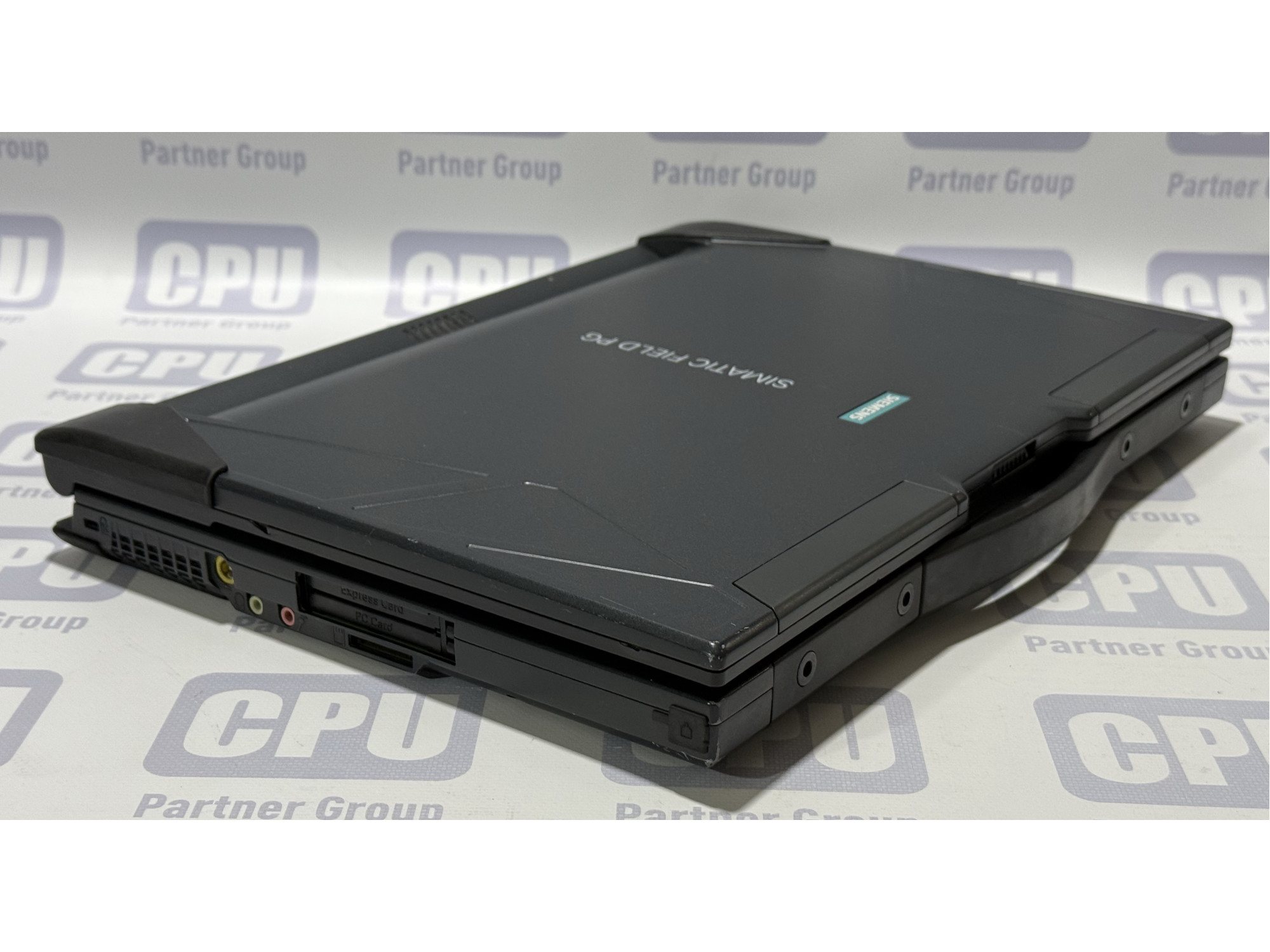

• Прочная конструкция: Устойчивость к ударам, вибрации и расширенному диапазону температур, характерным для промышленных сред.
• Высокая электромагнитная совместимость (ЭМС): Защита от электромагнитных помех, что важно в промышленных условиях.
• Интегрированные интерфейсы: Встроенные промышленные интерфейсы, такие как MPI/DP (Multi Point Interface/Distributed I/O), PROFIBUS, PROFINET (через Ethernet), COM-порты, USB-порты и т.д., для прямого подключения к оборудованию SIMATIC без дополнительных адаптеров.

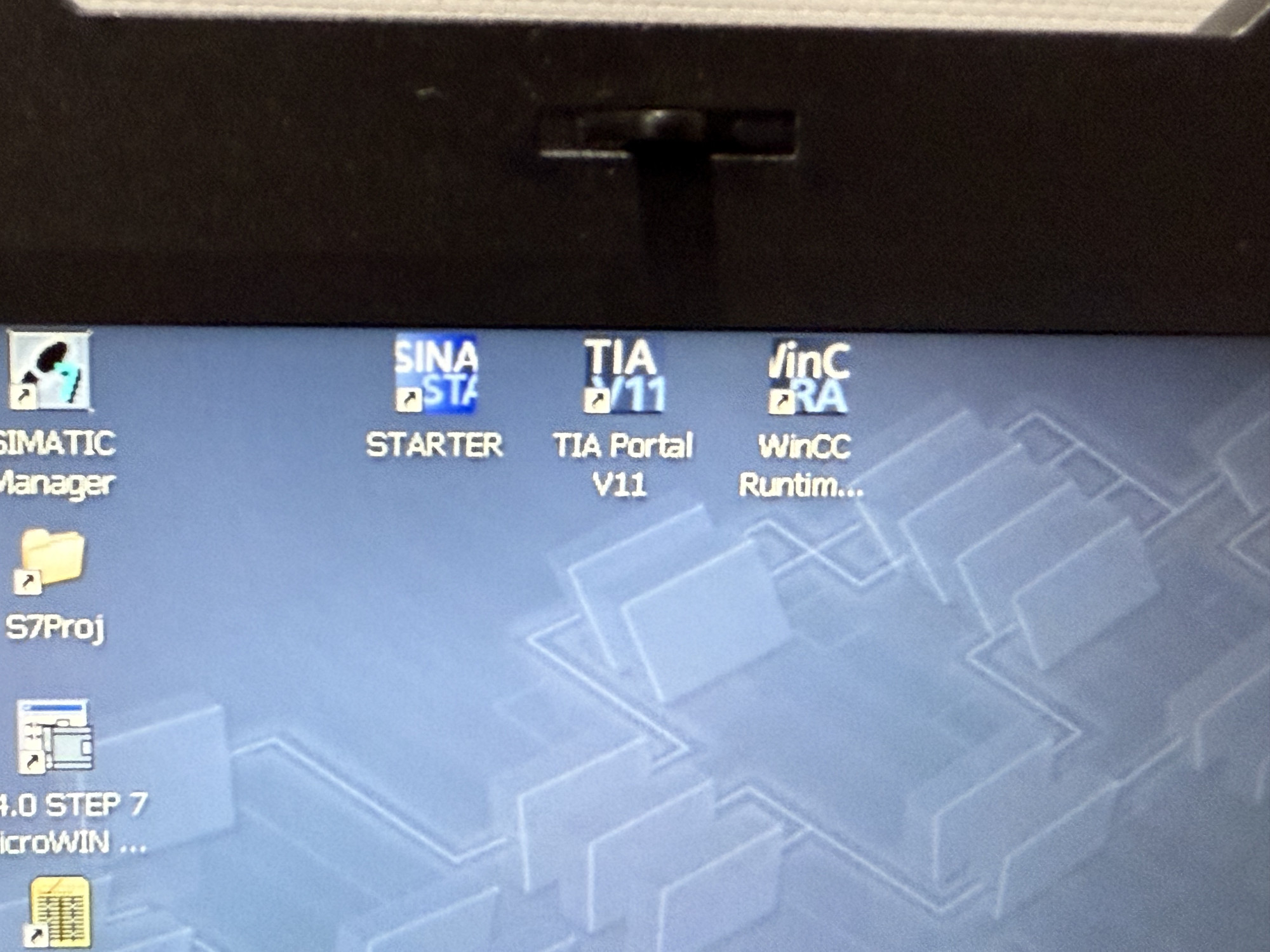

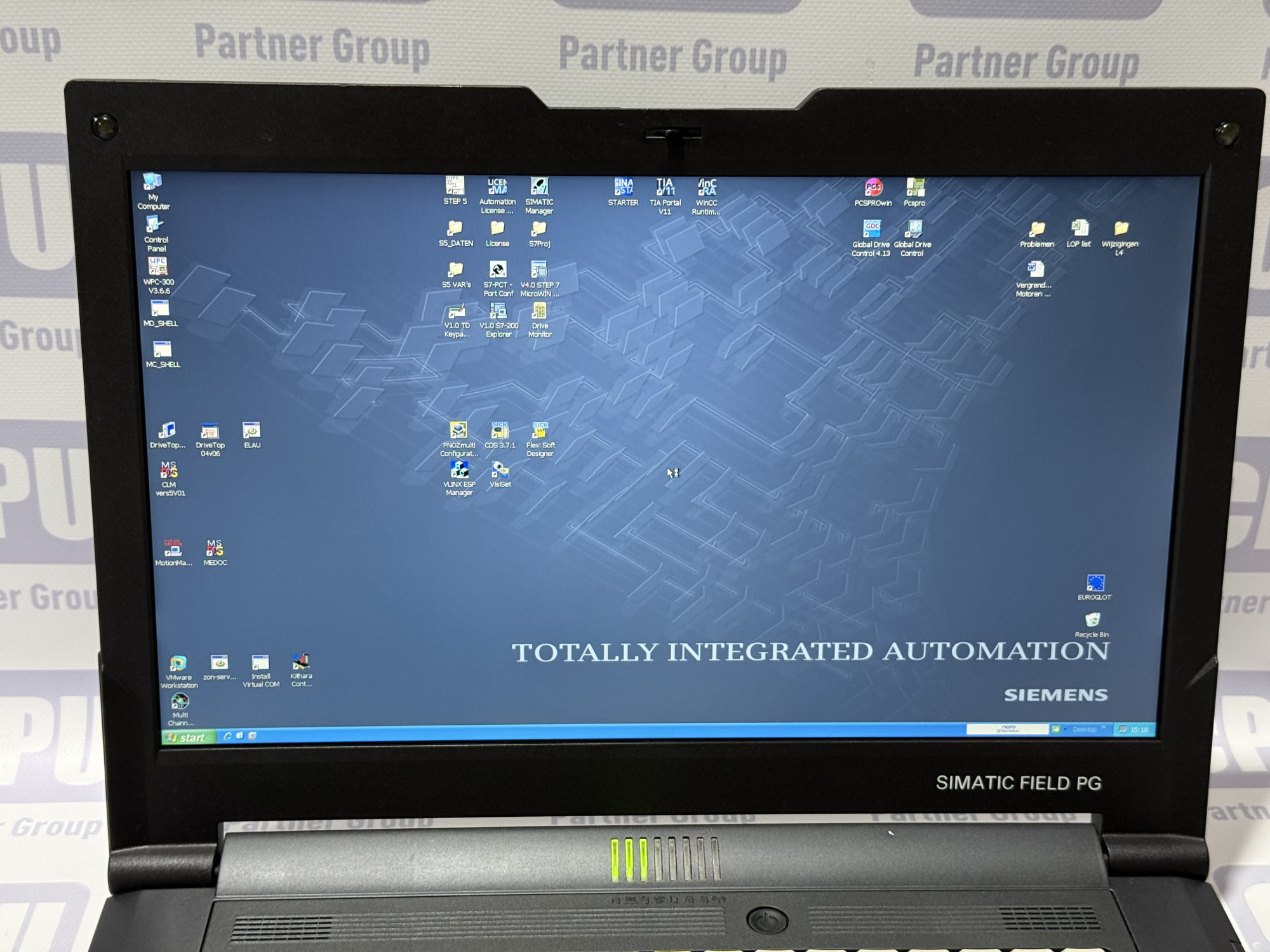

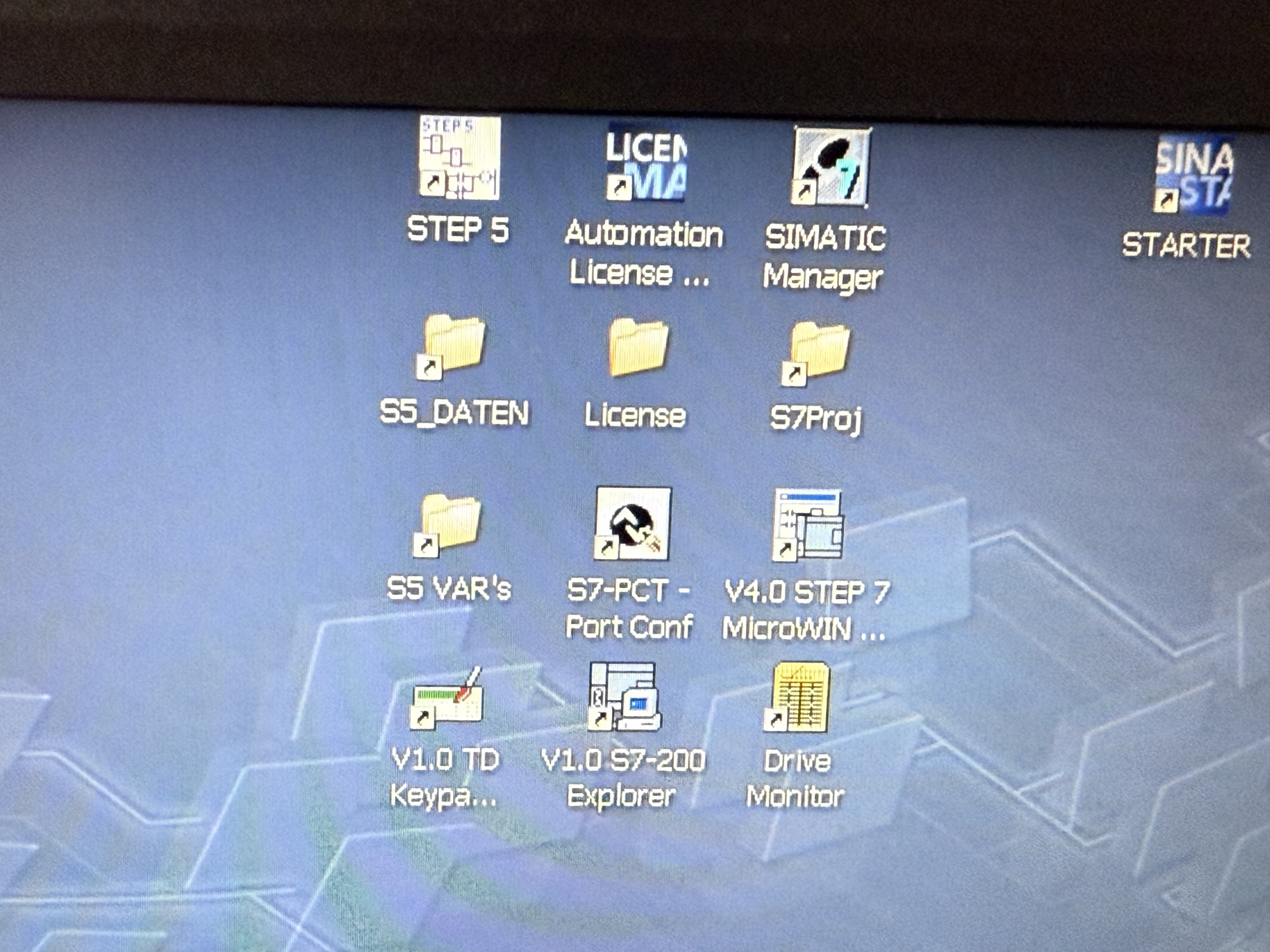

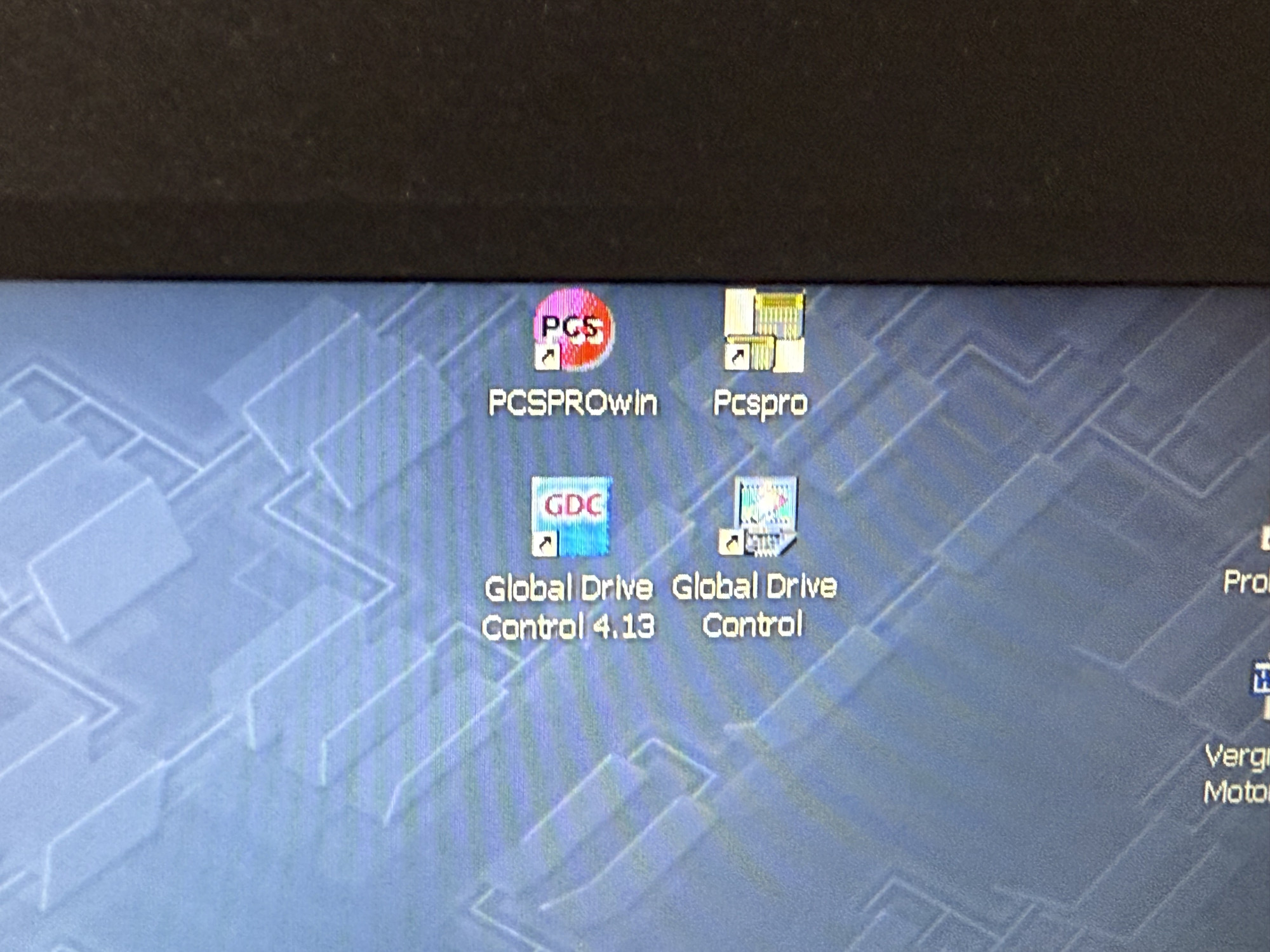

• Программное обеспечение: Поставлялся с предустановленным программным обеспечением Siemens для автоматизации, таким как:
  • STEP 7 Professional: Для программирования ПЛК SIMATIC S7-300/400.
  • WinCC flexible Advanced: Для разработки HMI-приложений.
  • STEP 5: Для работы со старыми системами SIMATIC S5 (если это "Premium/S5" версия).
  • STEP 7-Micro/WIN: Для ПЛК SIMATIC S7-200.

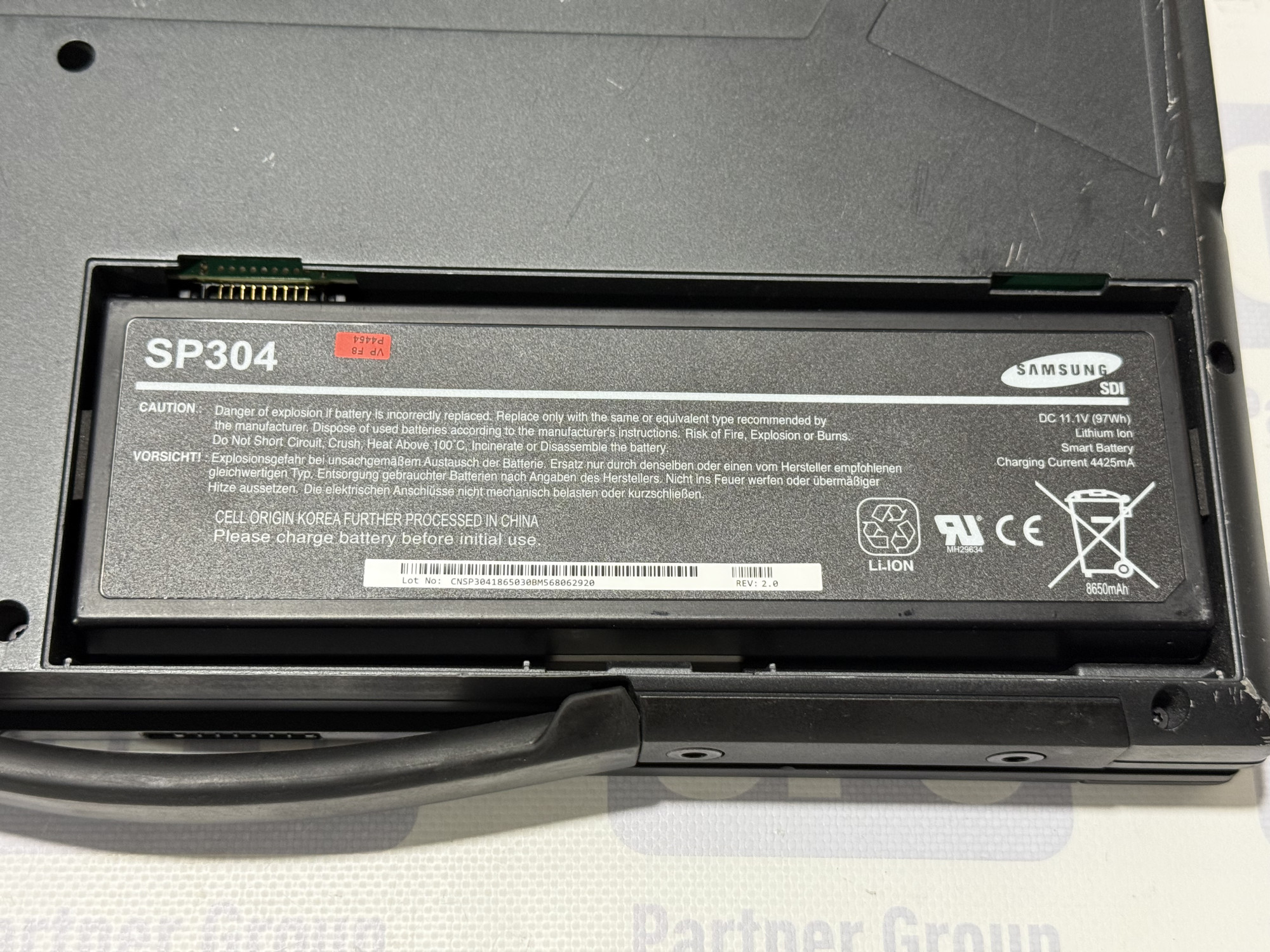

• Автономная работа: Наличие высокоемкой литий-ионной батареи для работы без внешнего источника питания.

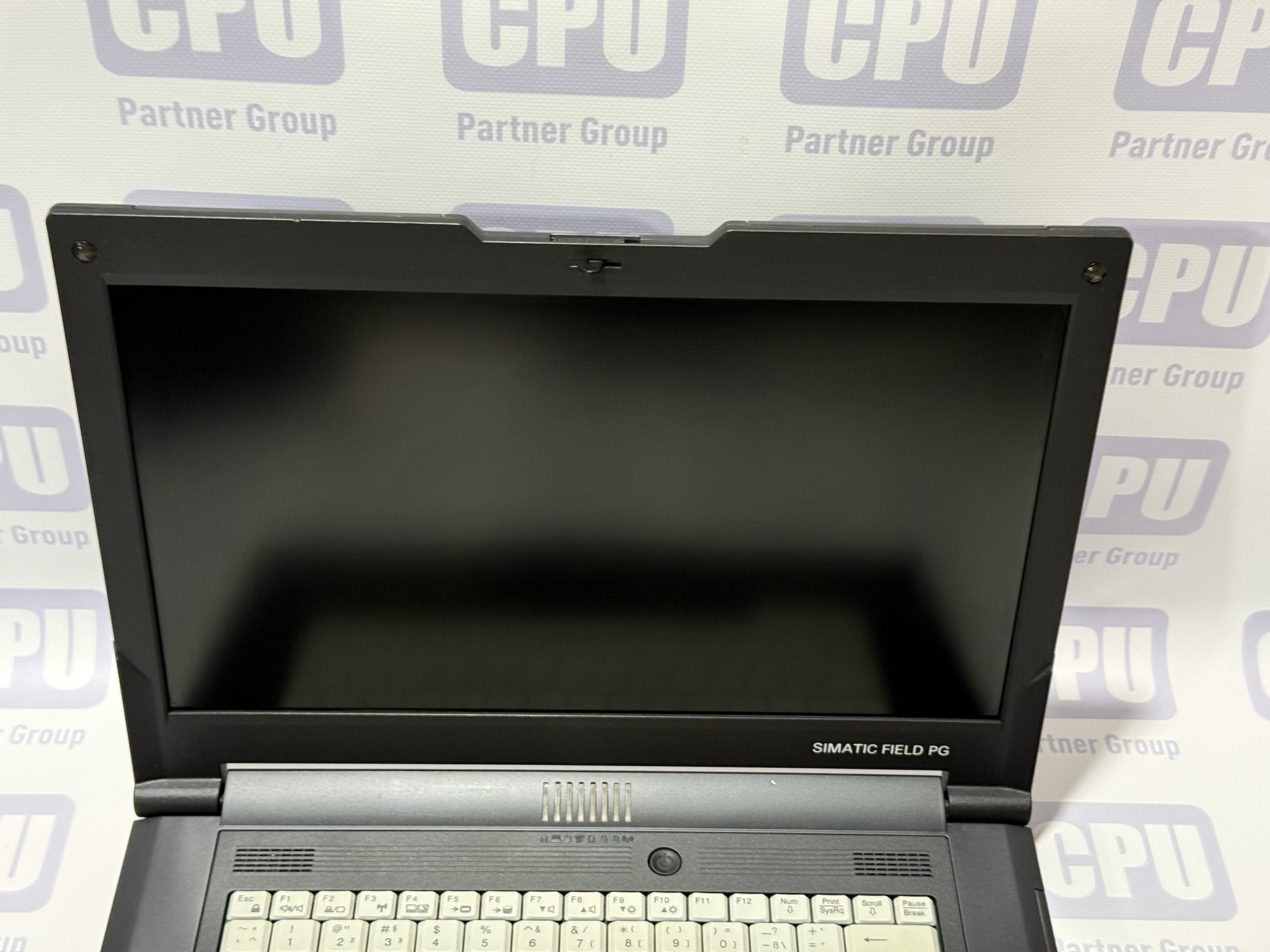

• Дисплей: Обычно 15.6-дюймовый дисплей, часто с разрешением Full HD (1920x1080).

Примерные технические характеристики (на основе близких моделей серии Field PG M3, так как точные для -0AE0 найти трудно):

• Процессор: Часто упоминаются Intel Core i5 (например, i5-520M, 2.4 ГГц) или Pentium Dual-Core (например, P4500, 1.86 ГГц) в зависимости от "Standard" или "Premium" версии.
• Оперативная память (RAM):
  • Стандартная комплектация: 2 ГБ DDR3 RAM (1x 2 ГБ).
  • Премиум комплектация: 3 ГБ DDR3 RAM (1x 1 ГБ, 1x 2 ГБ).
  • Возможность апгрейда до 8 ГБ (2 x 4 ГБ) в сервисных центрах (например, в рамках обслуживания).
• Жесткий диск (HDD/SSD):
  • HDD: 250 ГБ или 500 ГБ SATA HDD.
  • Возможность установки SSD для повышения производительности.

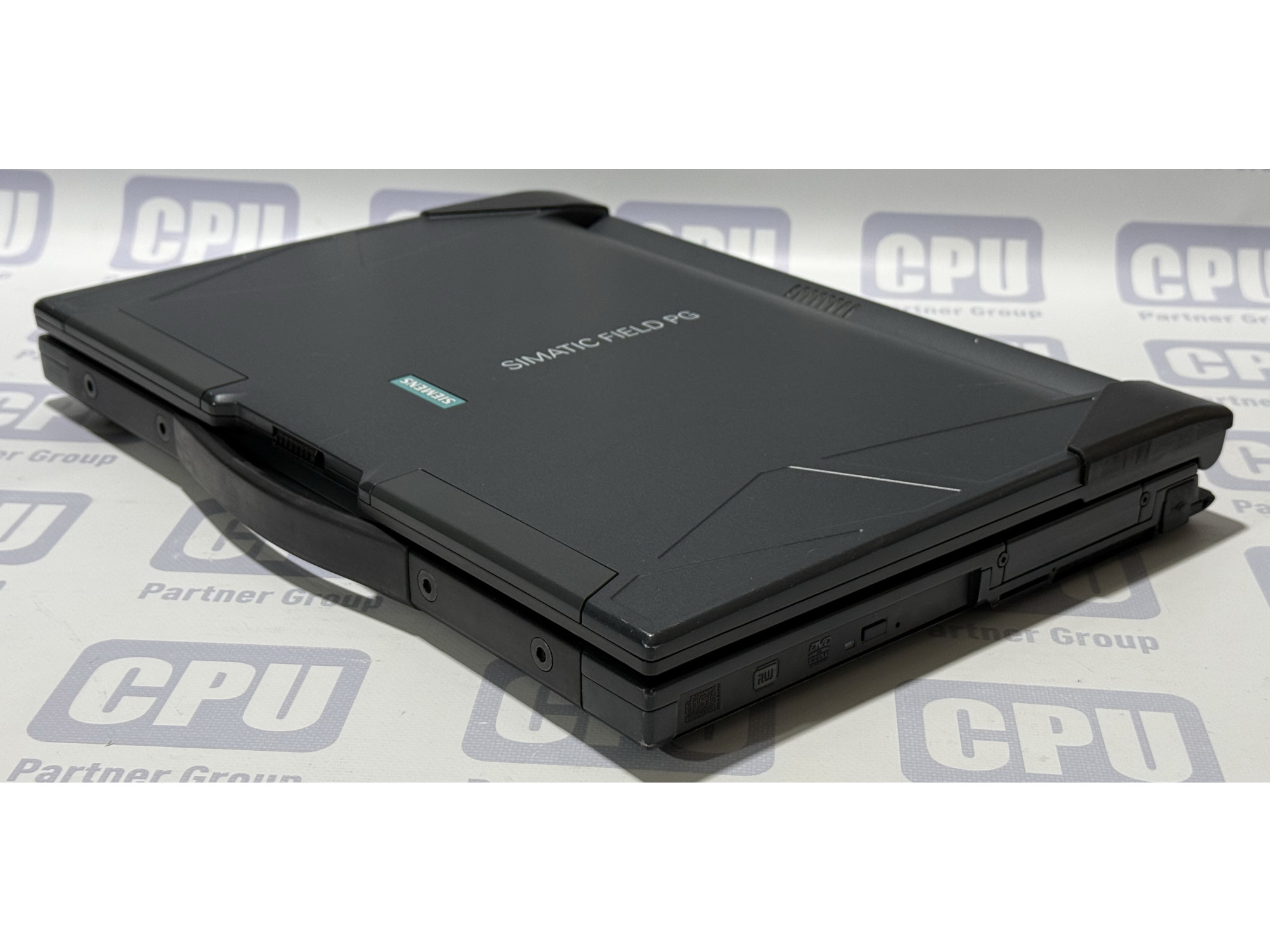

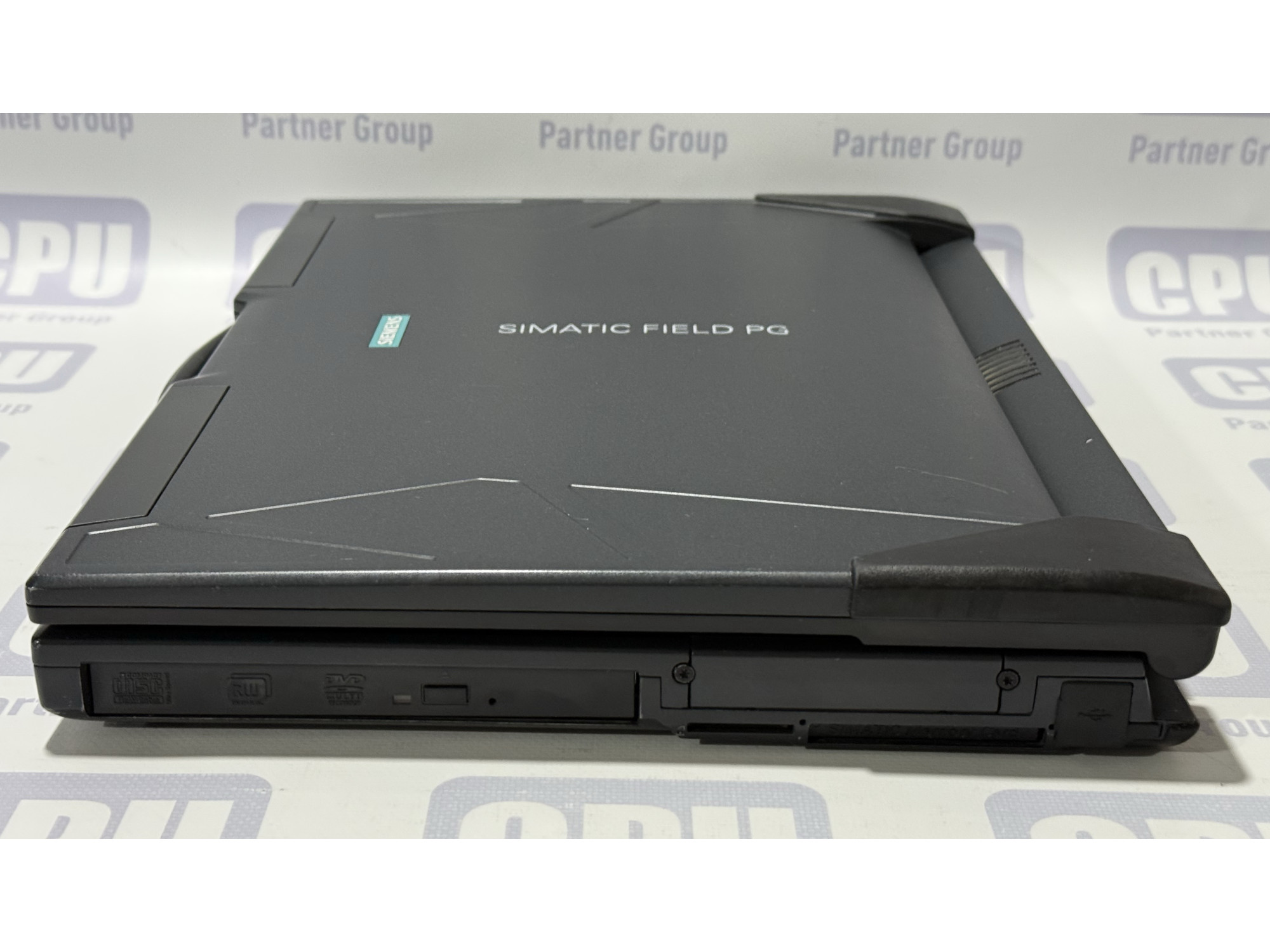

• Оптический привод: DL Multi-Standard DVD RW.

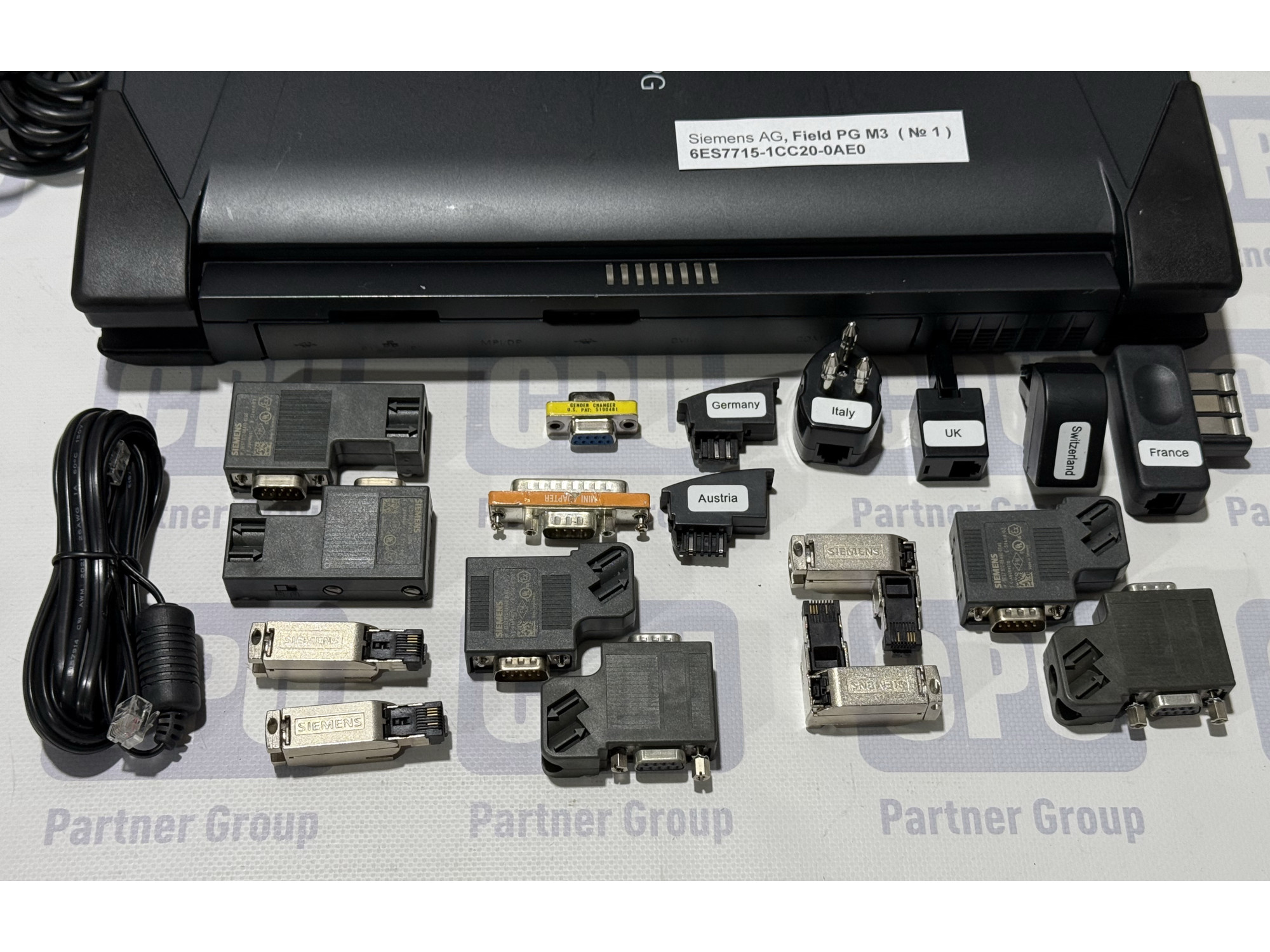

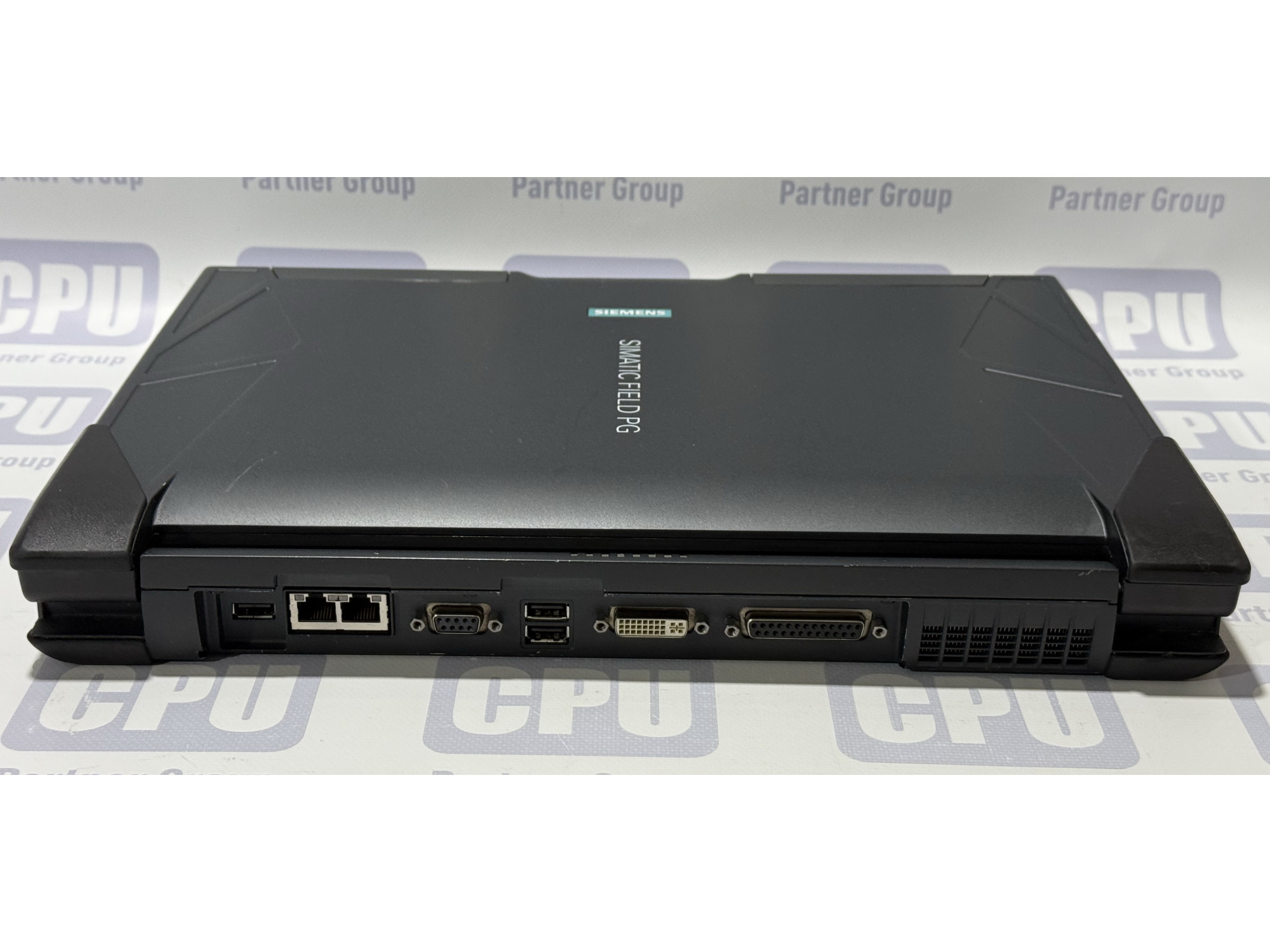

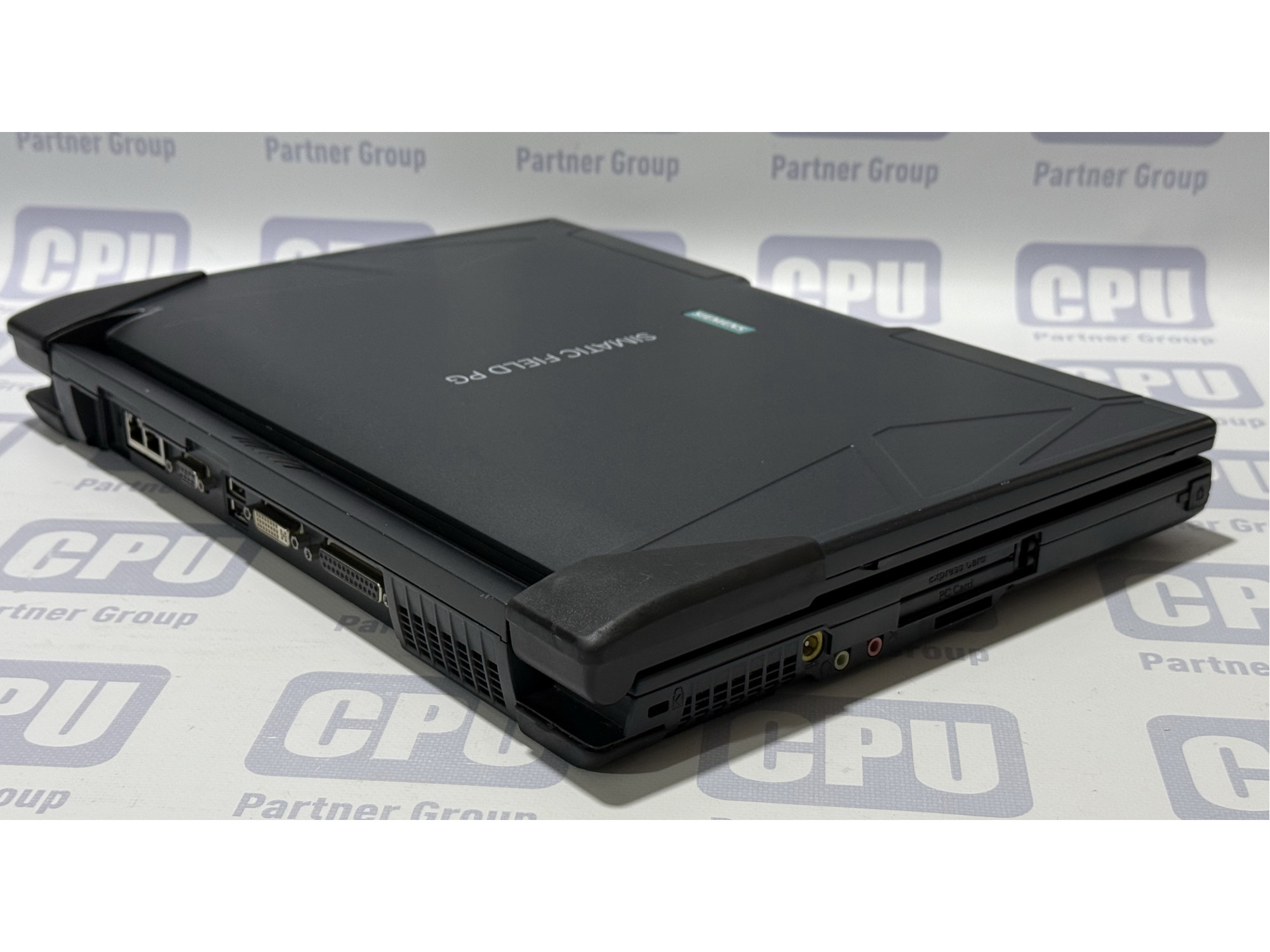

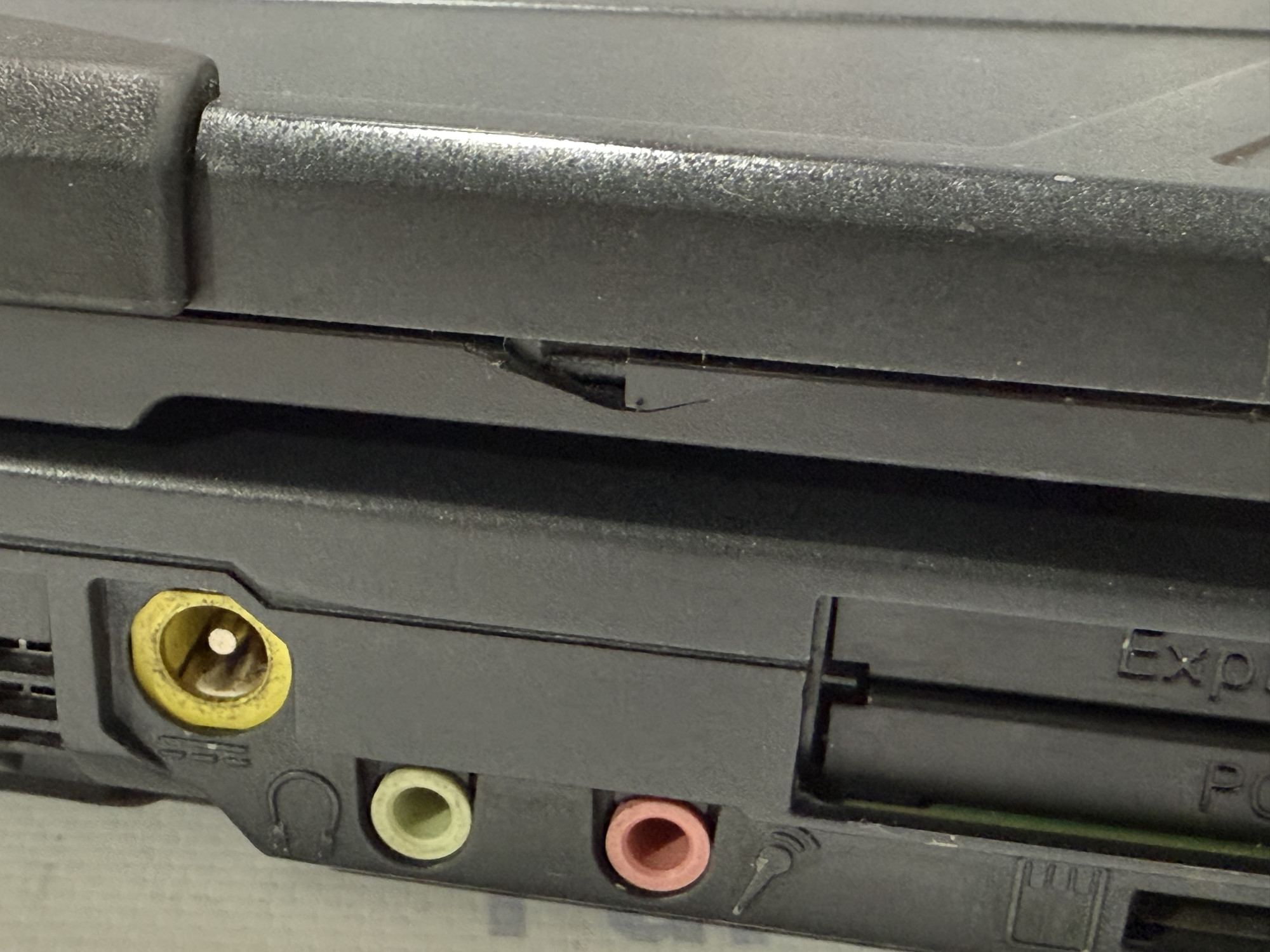

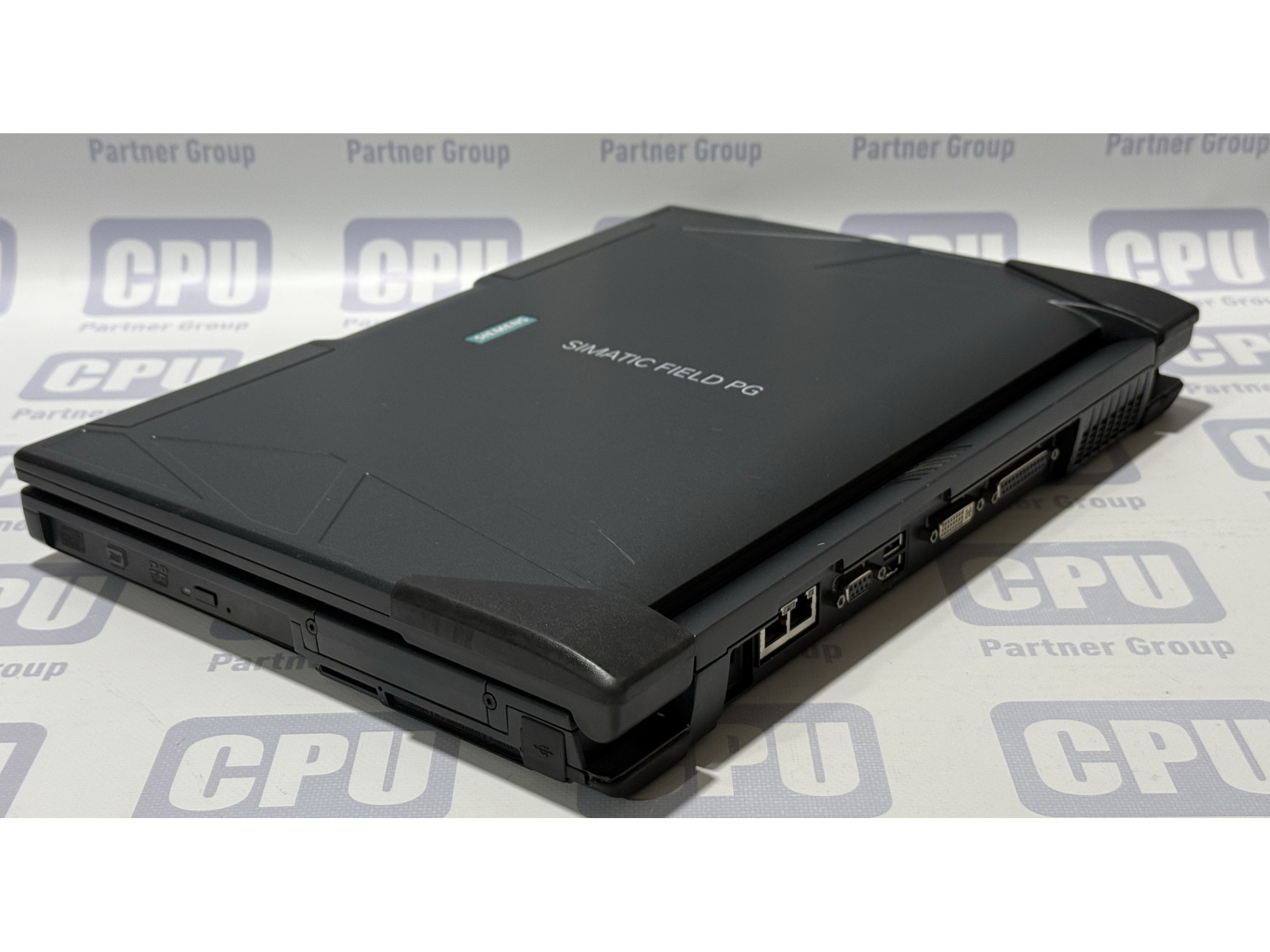

• Интерфейсы:
  • S5-интерфейс (для версии "Premium/S5").
  • S5-EPROMMER (программатор EPROM для S5).

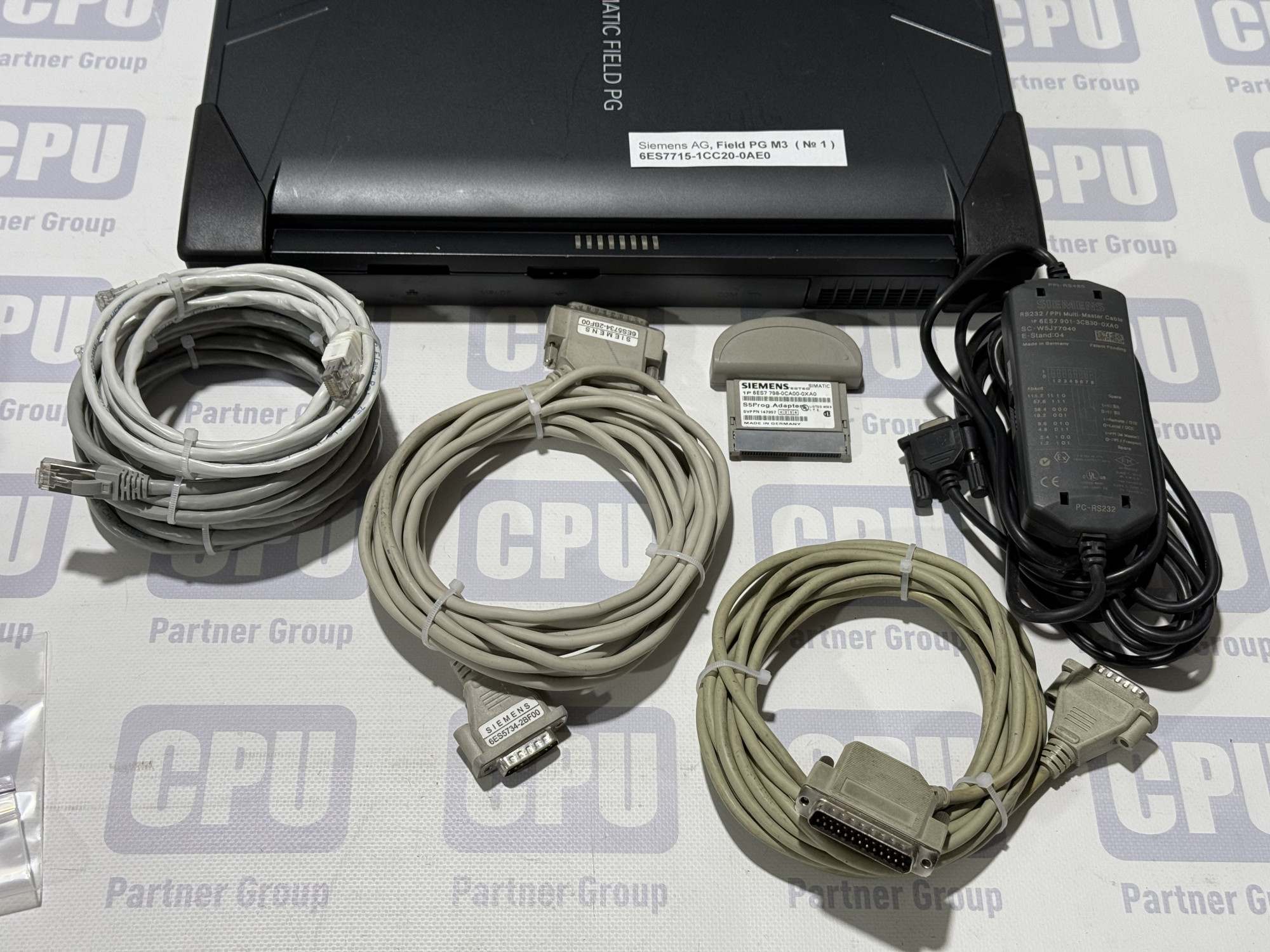

  • Адаптер EPROM и кабель S5-AG (часто в комплекте для S5-версий).
  • Ethernet (RJ45).
  • USB.
  • Последовательные порты (COM).
  • PC Card слот (возможно).
• Дисплей: 15.6" Full HD (1920x1080).

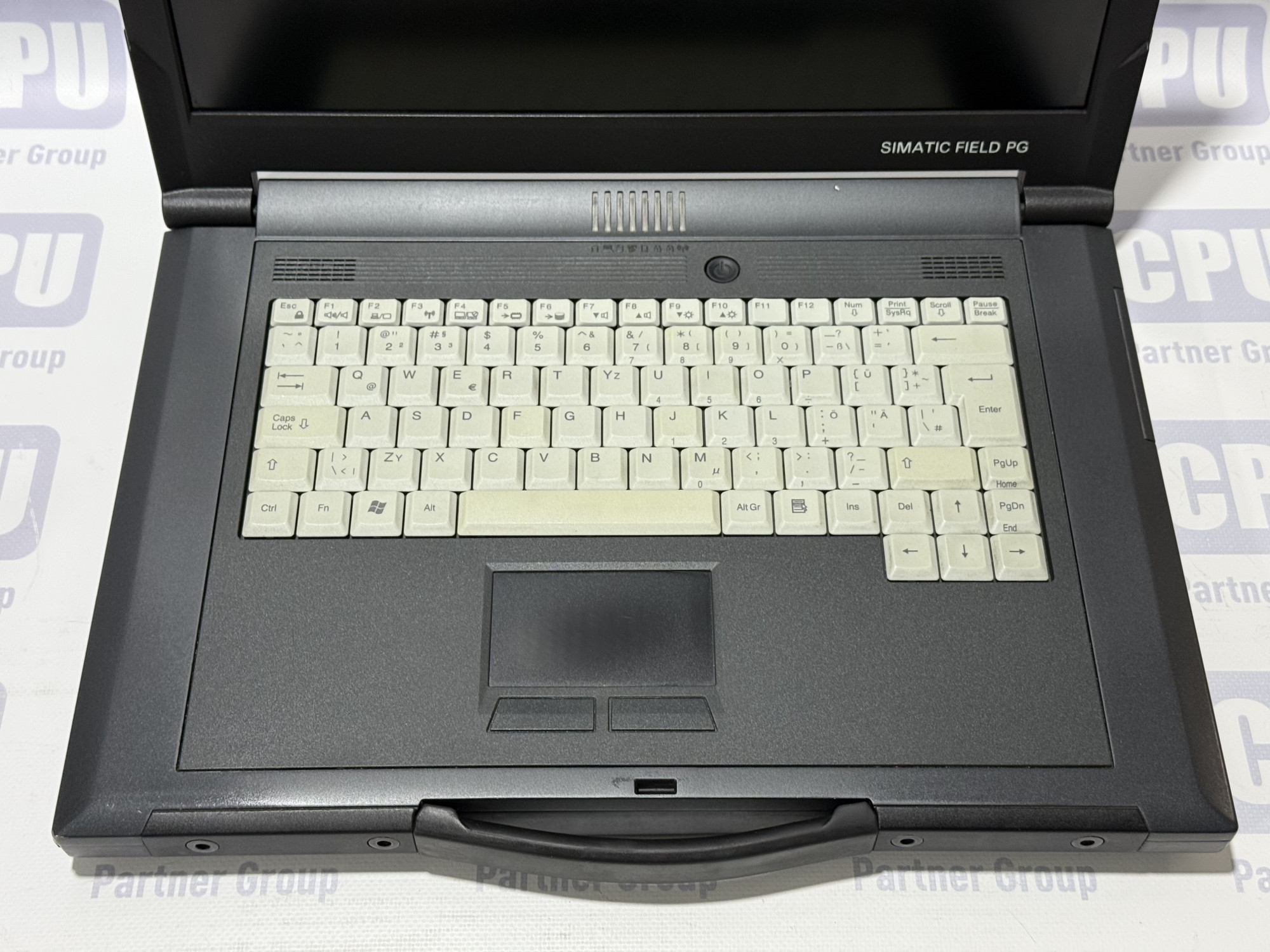

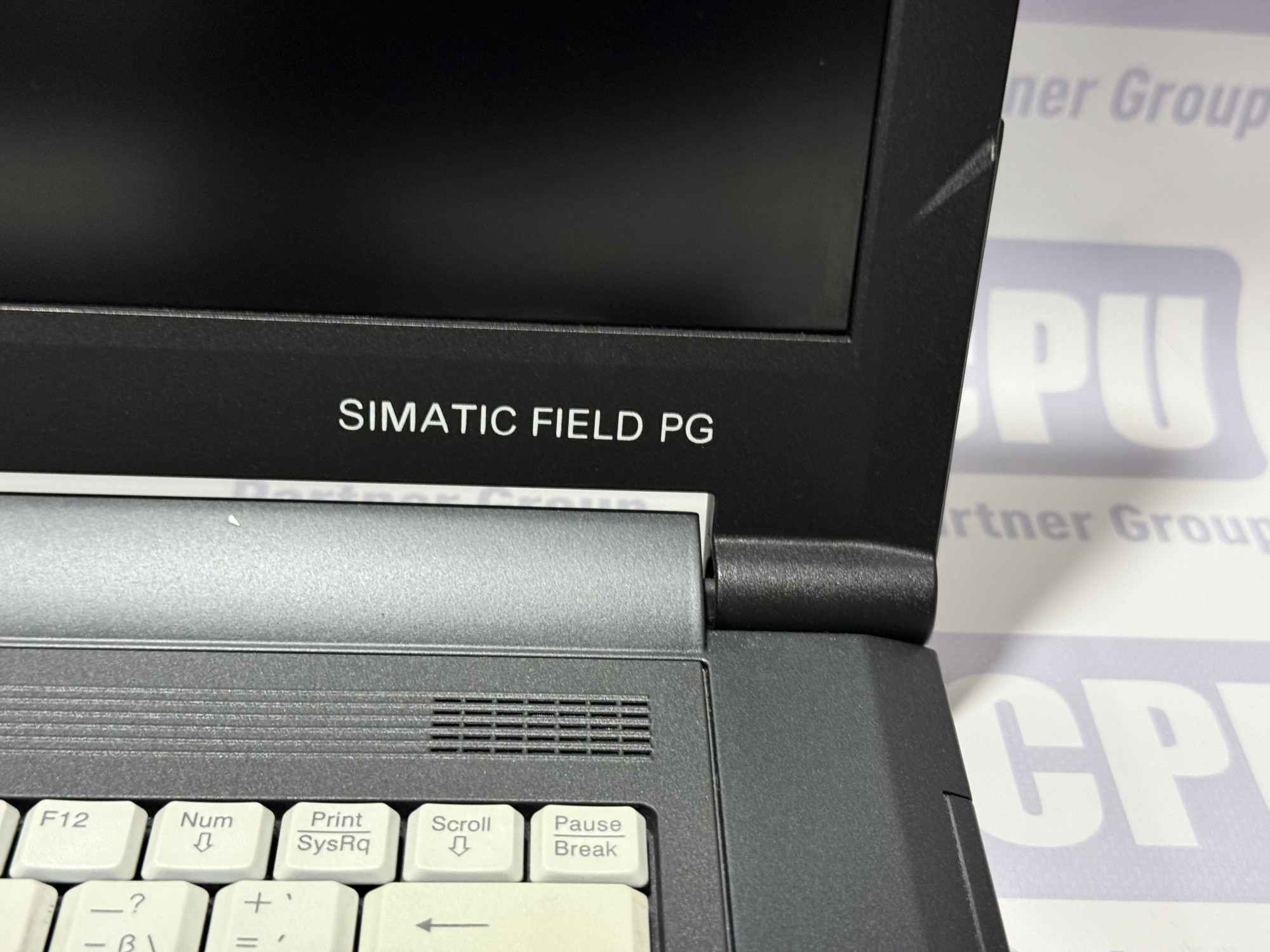

• Клавиатура: QWERTY (с дополнительной немецкой раскладкой).

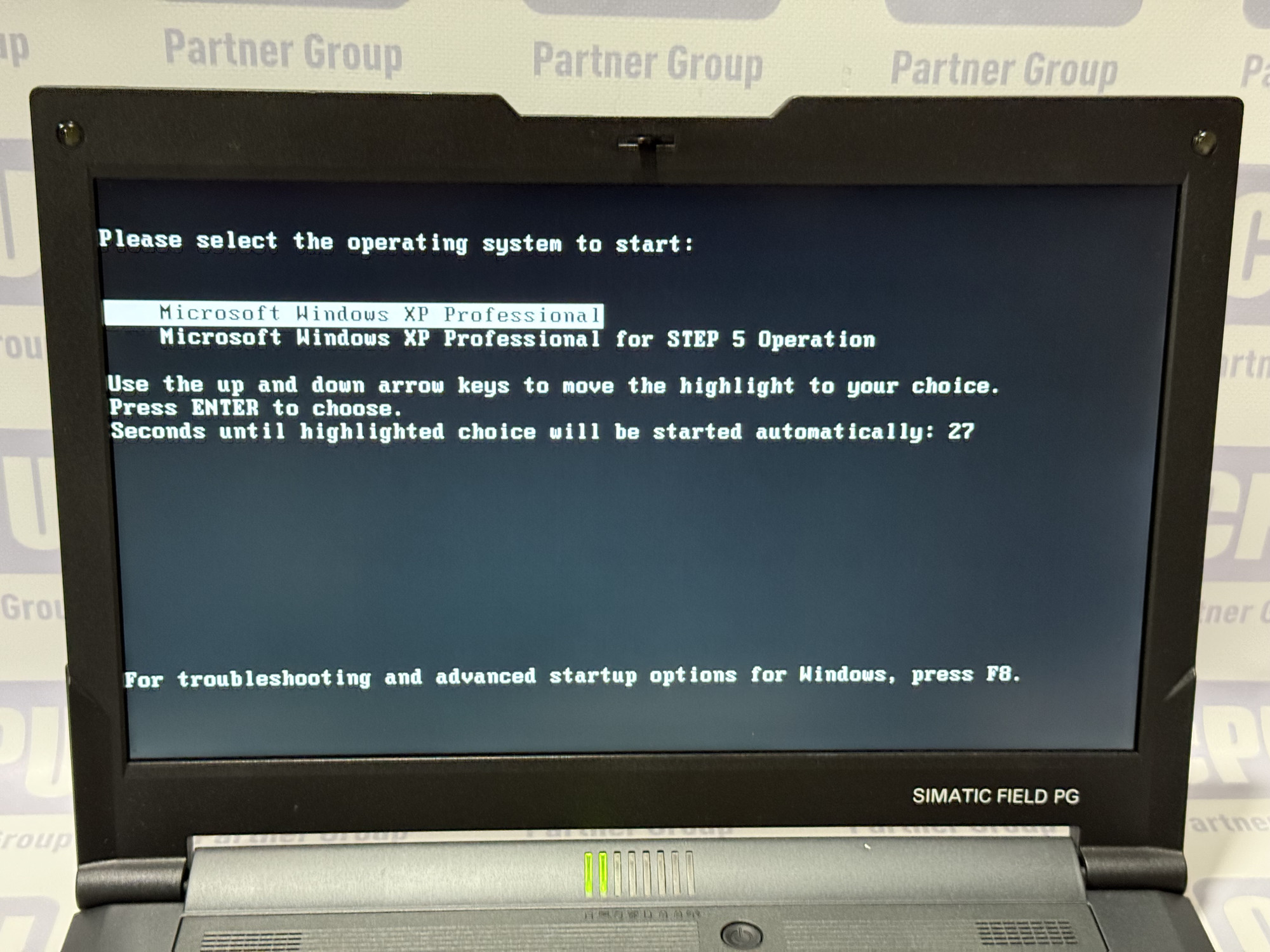

• Операционная система: Часто Windows XP Professional или Windows 7 Ultimate (32-бит), обычно с многоязычным интерфейсом (английский, немецкий, французский, испанский, итальянский).
• Габариты (Ш x В x Г): Приблизительно 385 x 53 x 275 мм.
• Вес: Без батареи около 3 кг, с батареей около 3.4 кг.

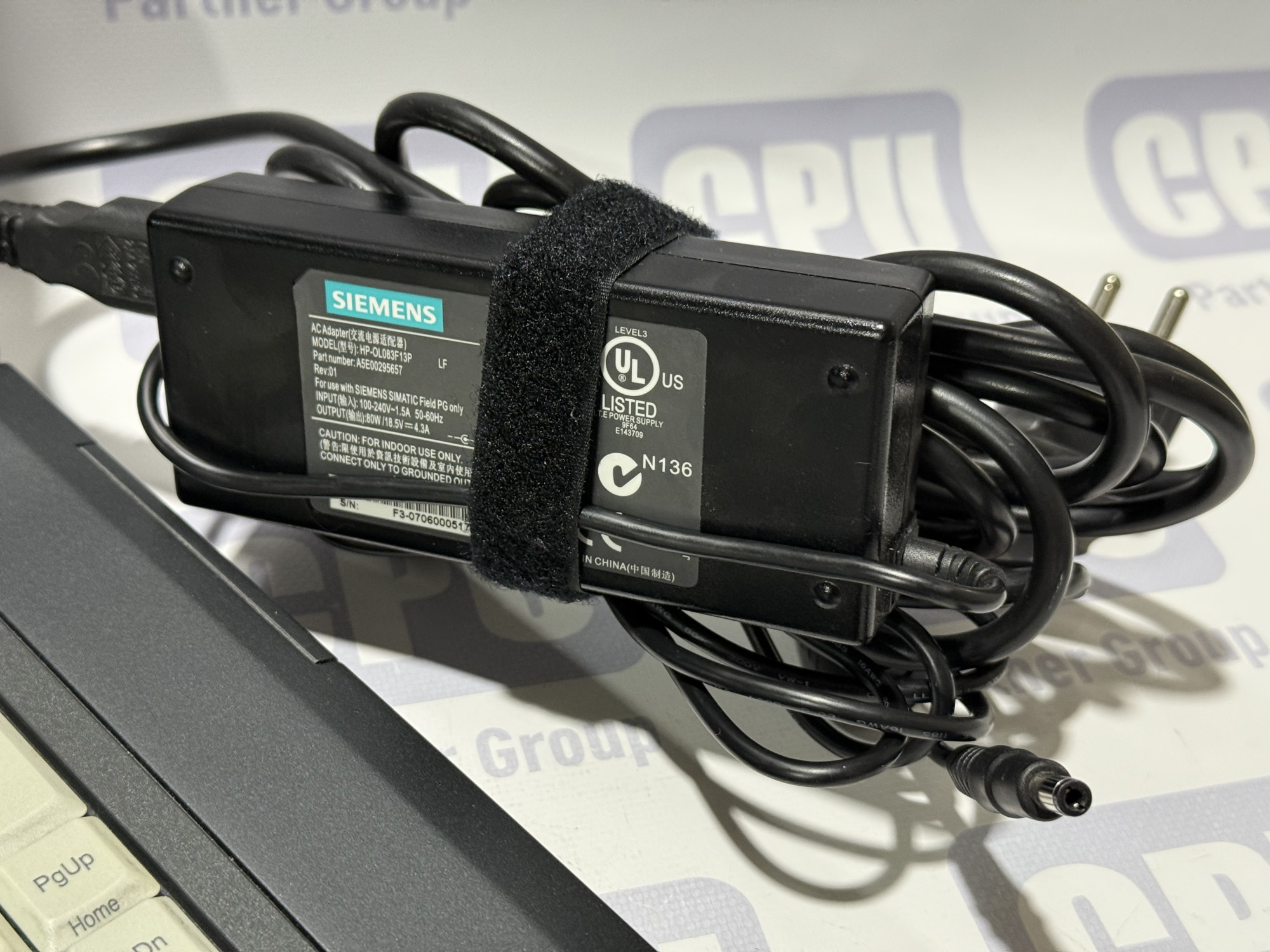

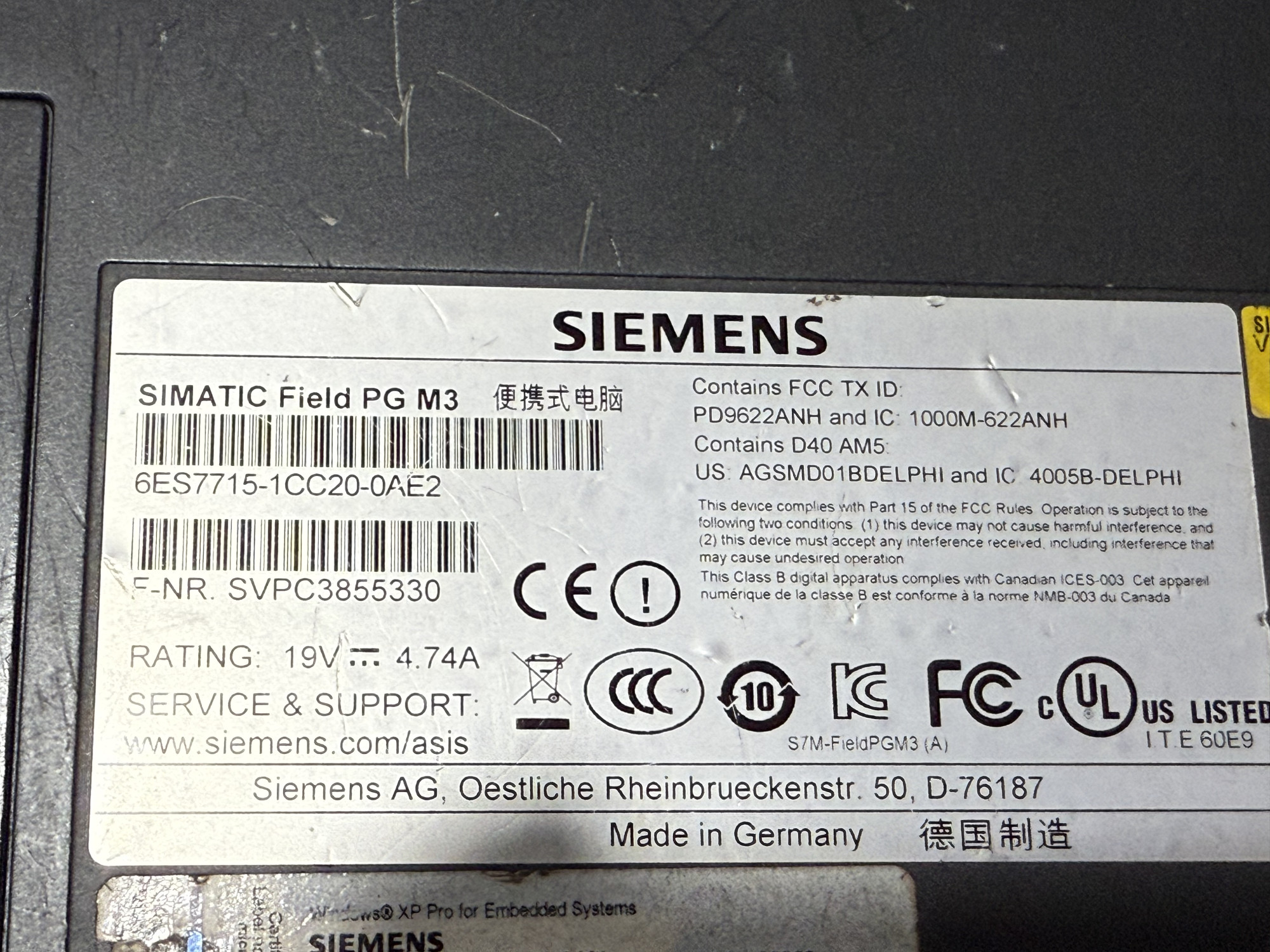

• Питание: 100 В до 240 В AC (±10%), 50 - 60 Гц.
• Уровень шума: < 45 дБ(А).
• Степень защиты: IP30 (с закрытыми крышками) согласно IEC 60529.
• Соответствие стандартам: EMC (EN 61000-6-3, EN 61000-3-2), безопасность (IEC 60950-1, VDE 0805).
