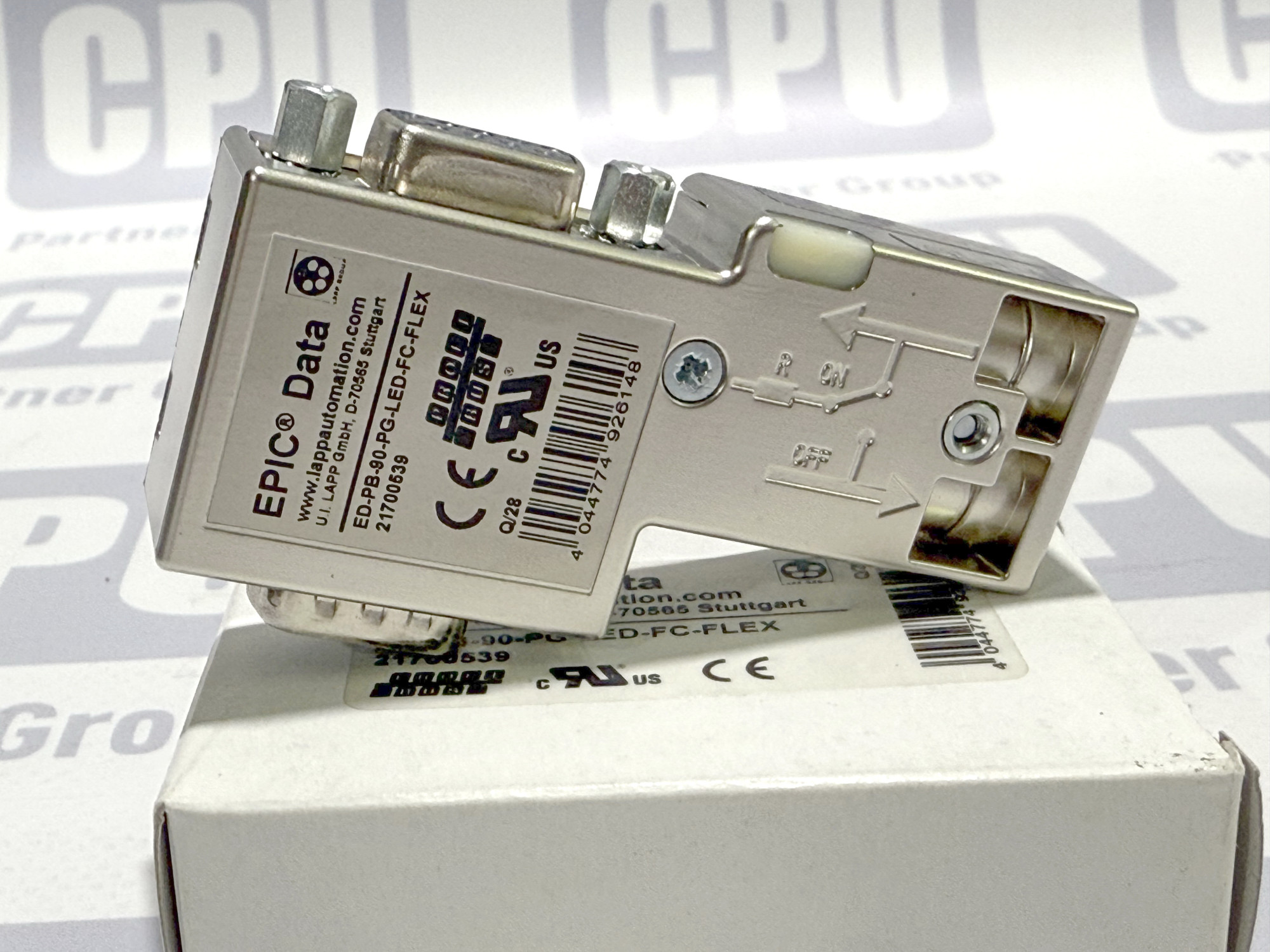

Штекер PROFIBUS LAPP EPIC Data ED-PB-90-PG-LED-FC-FLEX (21700539) кутовий 90° з діагностикою LED та інтерфейсом PG

Штекер PROFIBUS LAPP EPIC Data ED-PB-90-PG-LED-FC-FLEX (21700539) кутовий 90° з діагностикою LED та інтерфейсом PG

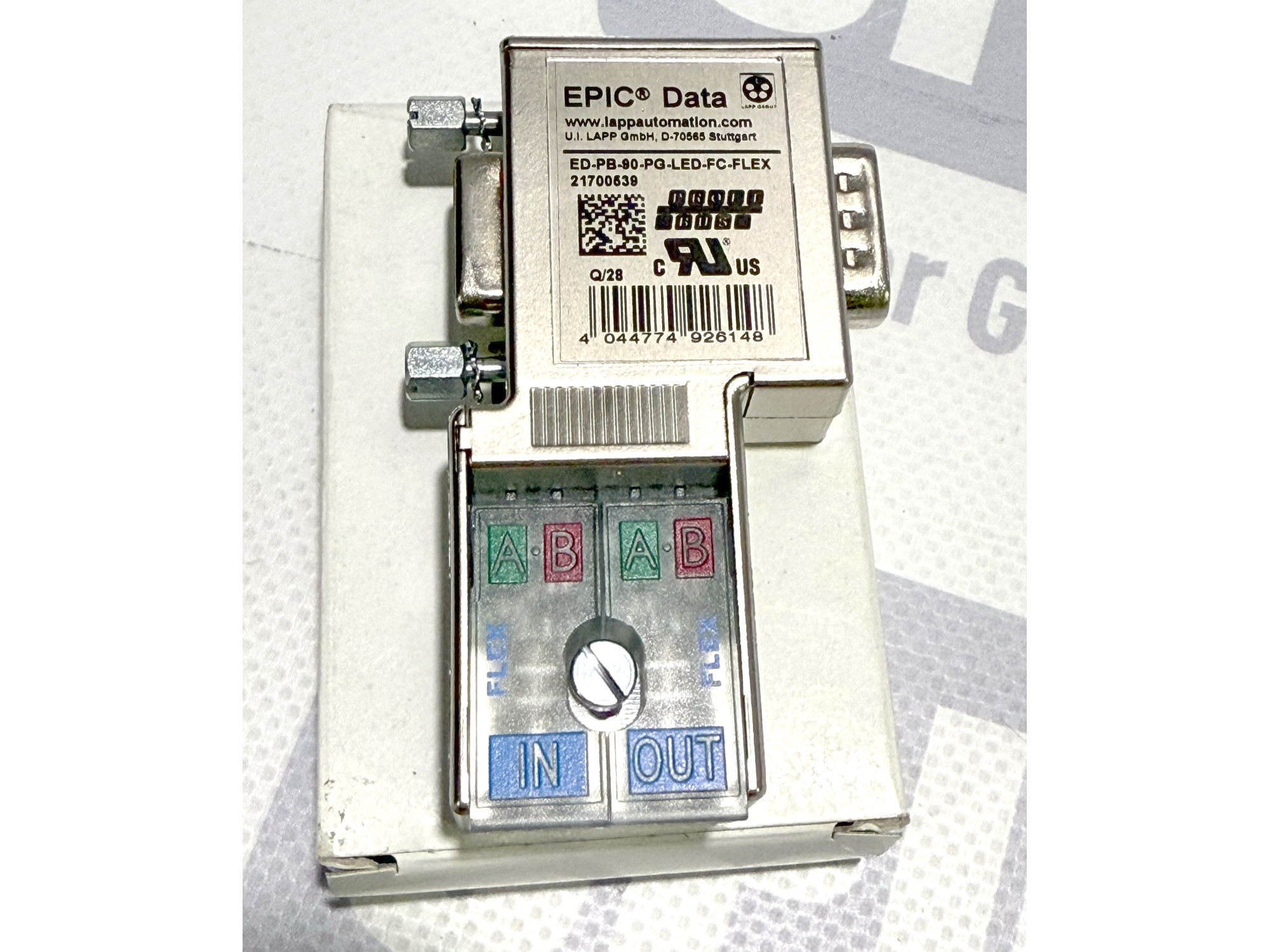

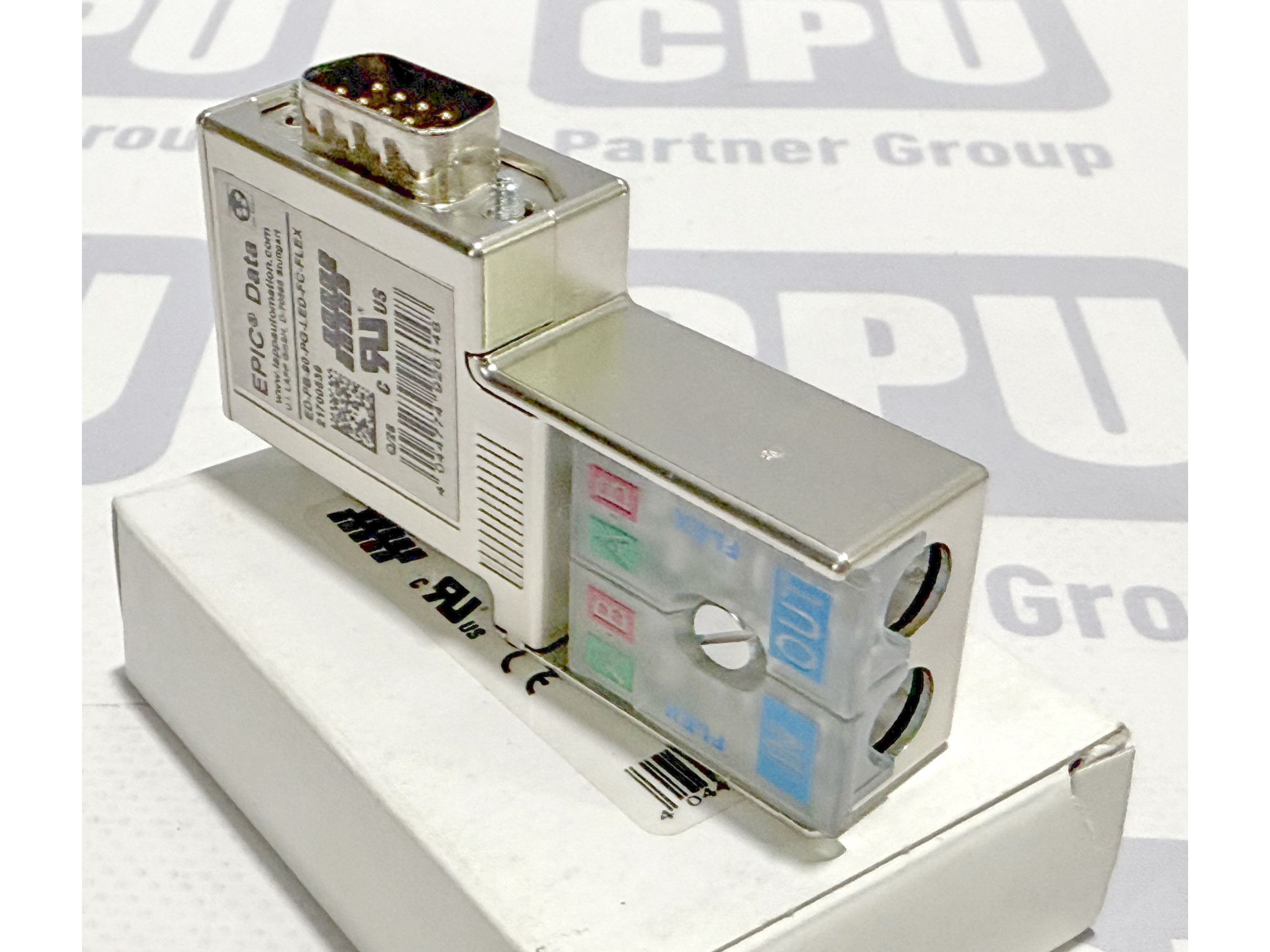

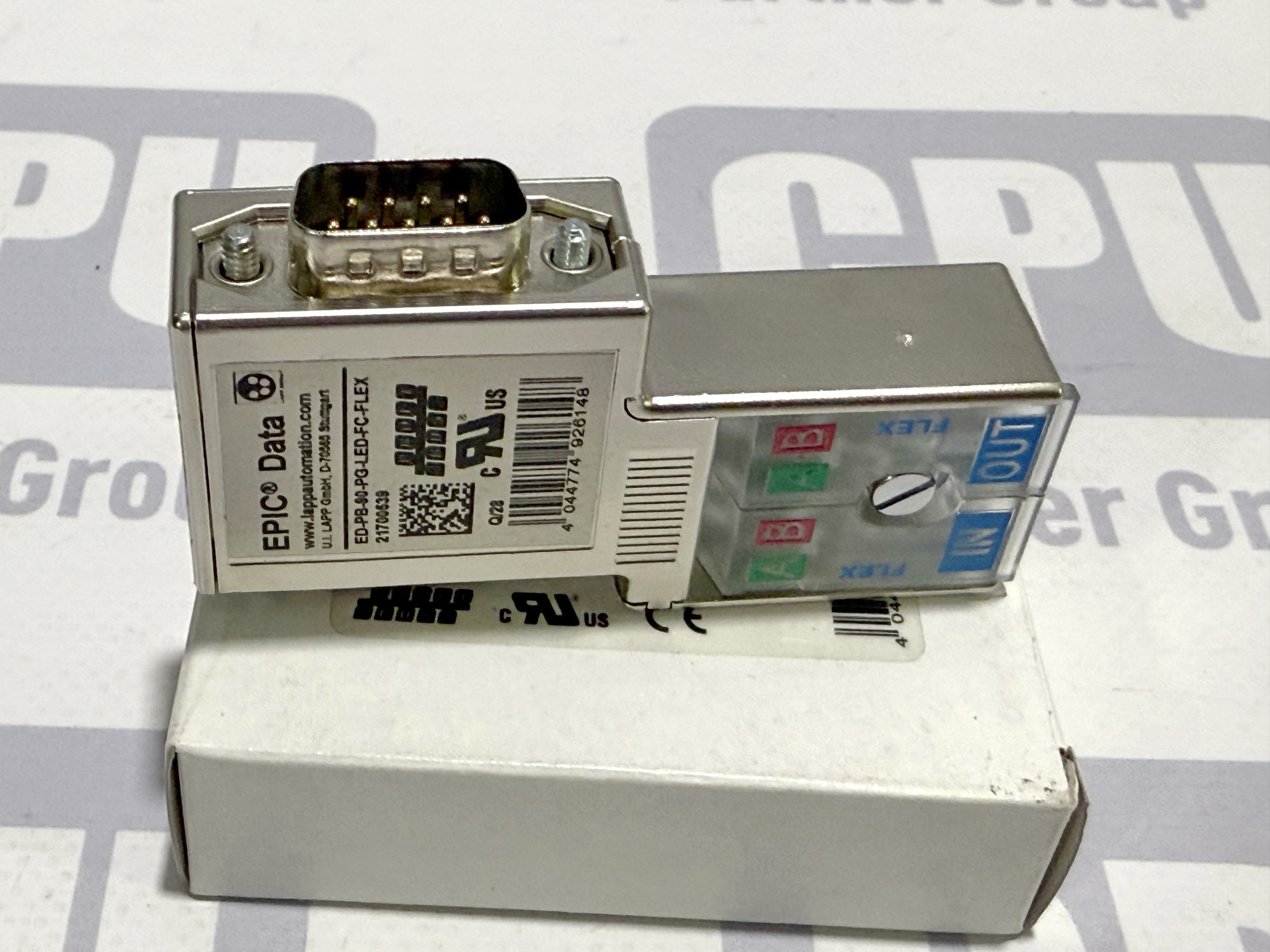

Опис товару  Кутовий шинний роз'єм EPIC Data ED-PB-90-PG-LED-FC-FLEX (артикул 21700539) від всесвітньо відомого німецького виробника U.I. LAPP GmbH — це високотехнологічне рішення для надійного підключення обладнання до промислових мереж PROFIBUS. Завдяки технології Fast Connect (FC), цей конектор D-Sub суттєво скорочує час монтажу, виключаючи необхідність зачистки окремих жил. Унікальна модифікація FLEX спеціально розроблена для роботи як з моножильними (solid), так і з гнучкими багатожильними (stranded/flexible) кабелями UNITRONIC PROFIBUS, забезпечуючи максимальну універсальність. Дана модель оснащена інтегрованими світлодіодними індикаторами (LED) для оперативної діагностики стану мережі, а також додатковим інтерфейсом PG (програмувальним гніздом D-Sub) для безперешкодного підключення діагностичного обладнання або програматорів без розриву шини. Вбудований термінуючий резистор (опір шлейфу) легко комутується за допомогою повзункового перемикача ON/OFF на металізованому корпусі роз'єму, що гарантує відмінний захист від електромагнітних перешкод (EMI) та високу стабільність передачі даних у важких промислових умовах автоматизації.

Характеристики

• Виробник: U.I. LAPP GmbH (Німеччина)

• Серія: EPIC® Data PROFIBUS Connectors

• Маркування/Модель: ED-PB-90-PG-LED-FC-FLEX

• Артикул (Part Number): 21700539

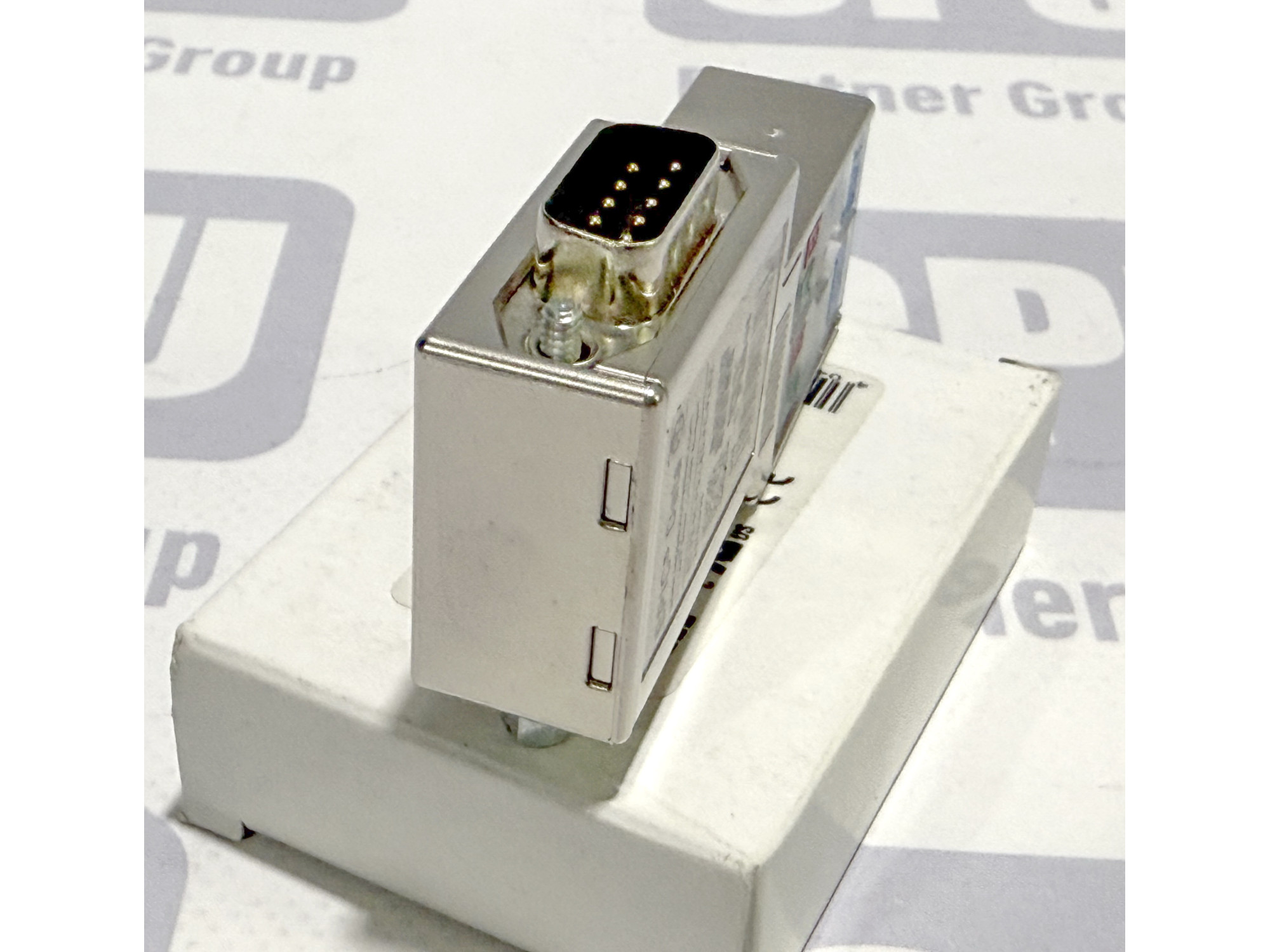

• Тип інтерфейсу: D-Sub, 9 пінів (Sub-D 9-polig)

• Напрямок виведення кабелю: кутовий, 90 градусів

• Додатковий інтерфейс (PG): так, наявне гніздо для програмування/діагностики

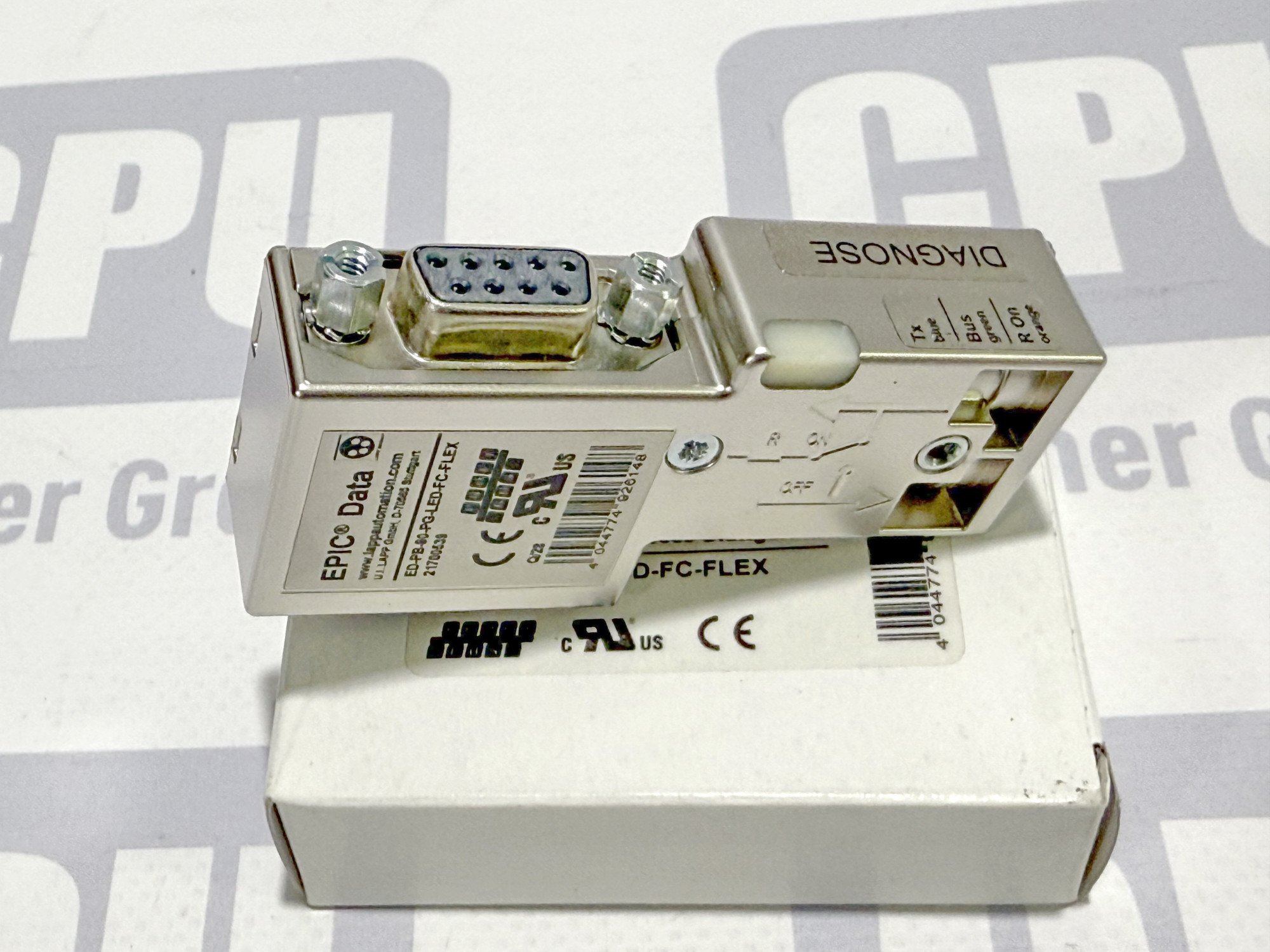

• Світлодіодна індикація (LED): так, вбудовані LED-індикатори для діагностики Tx/Bus/R ON

• Технологія підключення: Fast Connect (FC) / IDC (зміщення ізоляції)

• Сумісність з типами жил: для моножильних (solid) та гнучких багатожильних (flexible/stranded) провідників

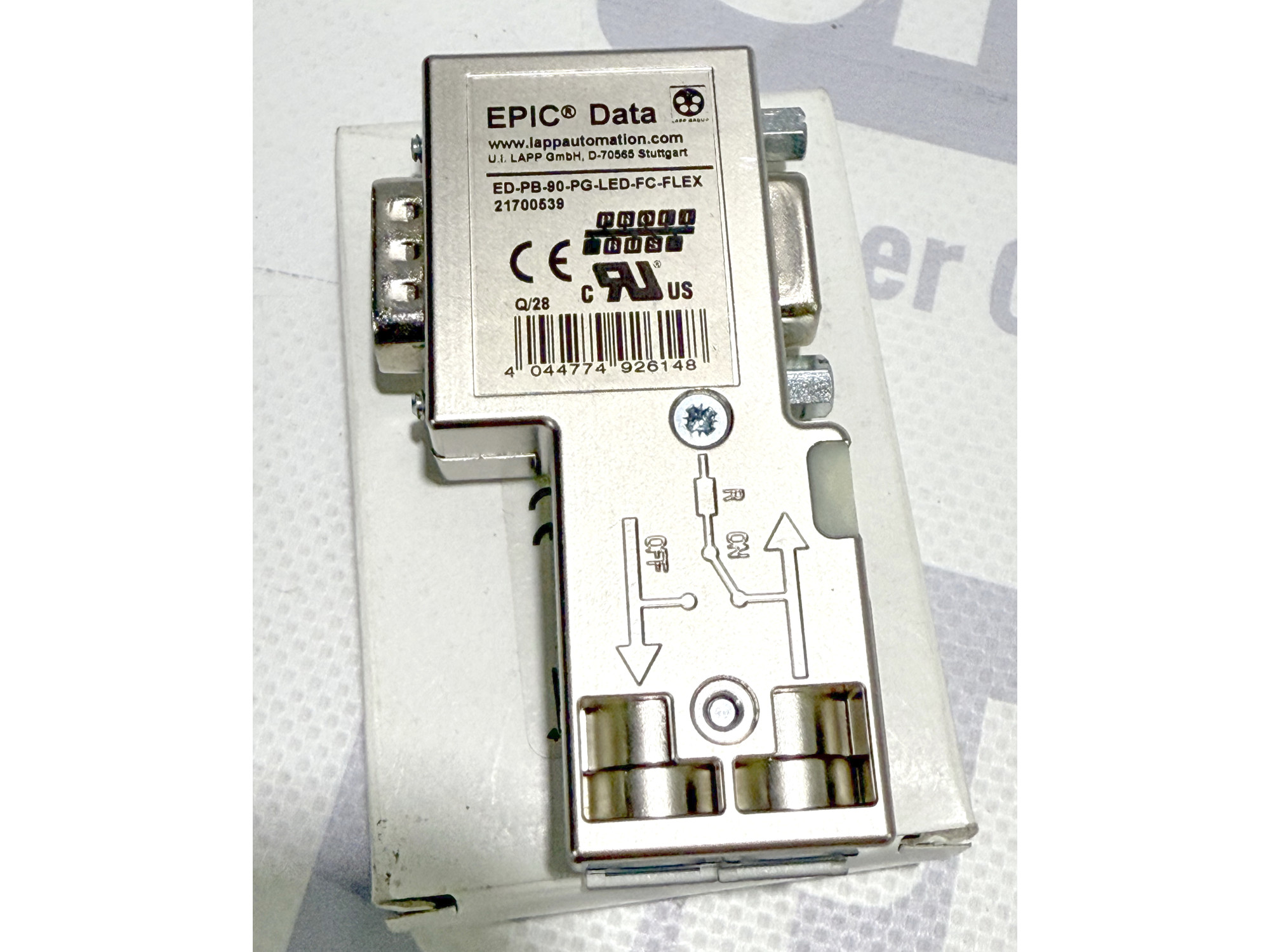

• Термінуючий резистор: інтегрований, перемикається вручну (зовнішній повзунок ON/OFF)

• Матеріал корпусу: металізований пластик / цинкове лиття під тиском для ЕМС-екранування

• Робоча температура: від 0 °C до +60 °C

Застосування Кутовий шинний конектор LAPP 21700539 застосовується в системах промислової автоматизації та розподіленого введення-виведення на базі мереж PROFIBUS DP. Він ідеально підходить для підключення програмованих логічних контролерів (ПЛК, PLC), модулів віддаленої периферії, частотних перетворювачів, промислових датчиків та приводів. Версія FLEX незамінна в місцях, де лінії зв'язку піддаються постійним вібраціям або вигинам, де використовуються гнучкі та високогнучкі кабелі для кабель-каналів (буксируваних ланцюгів). Наявність діагностичних світлодіодів дозволяє обслуговуючому персоналу миттєво локалізувати неполадки в мережі, а PG-інтерфейс забезпечує швидке підключення сервісного ноутбука або інженерної станції безпосередньо на працюючому вузлі.
